Meshroom D 水冷散热兼容性说明

修改于 星期二, 八月 26 在 6:50 PM

Meshroom D:使用itx主板时使用水冷的硬件兼容性:


主板:itx

水冷:240/280

电源:atx/sfx

显卡限制:长325mm;宽136mm;厚66mm


Meshroom D + 拓展架:M-atx主板时使用水冷的硬件兼容性:


主板:M-atx

水冷:240水冷

电源:SFX/SFX-L

显卡限制:长325mm;宽136mm;厚94mm


Meshroom D水冷安装位详解


一、Meshroom D (仅机箱不使用拓展架):

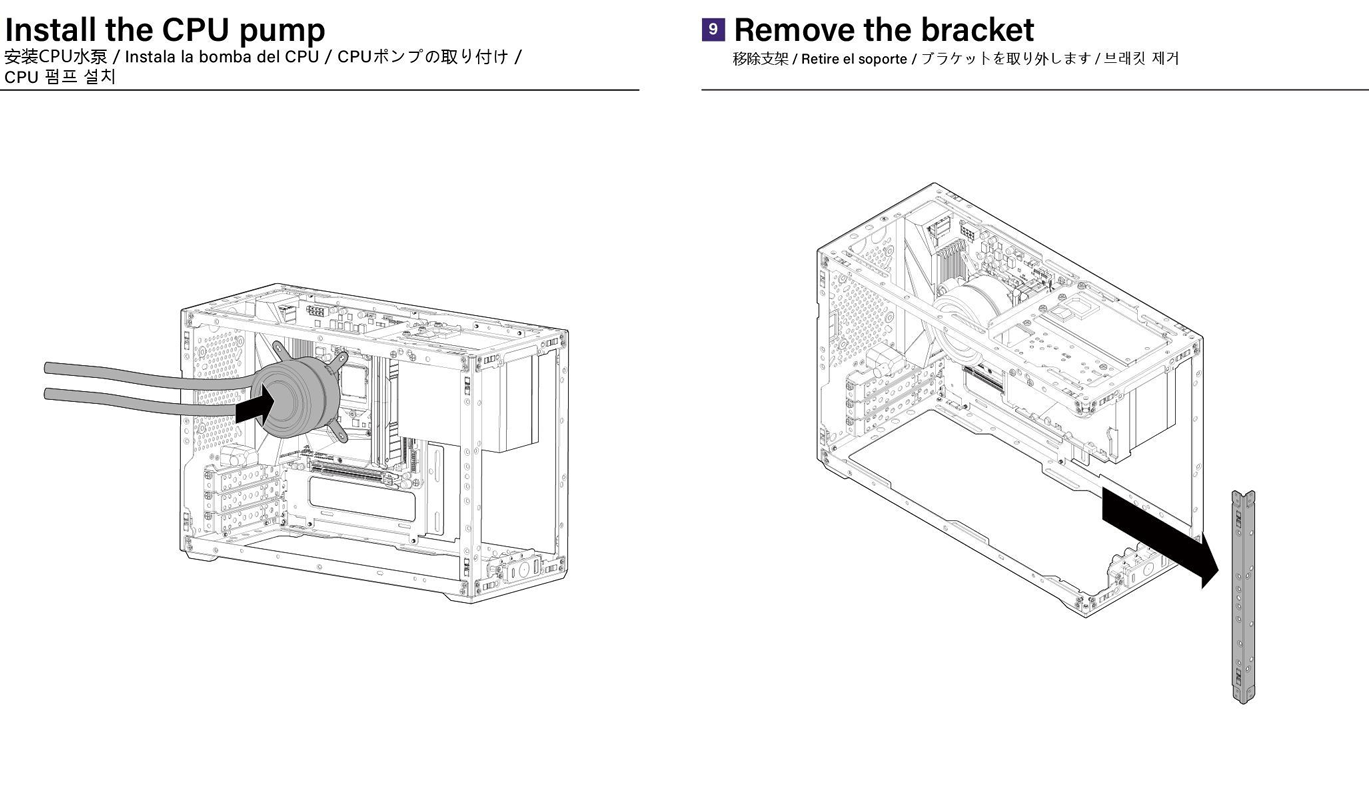

安装水冷头并取下侧边支柱:

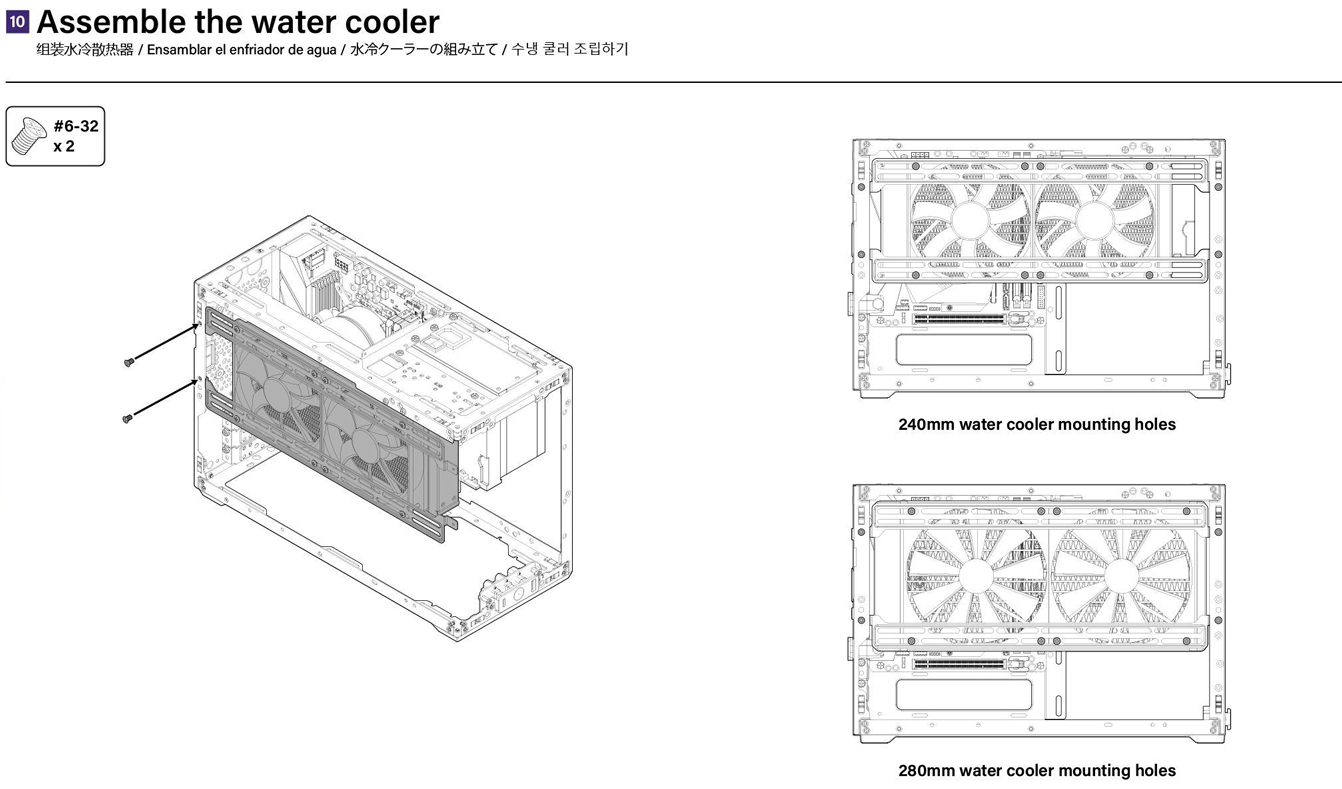

依照下图孔位固定冷排:

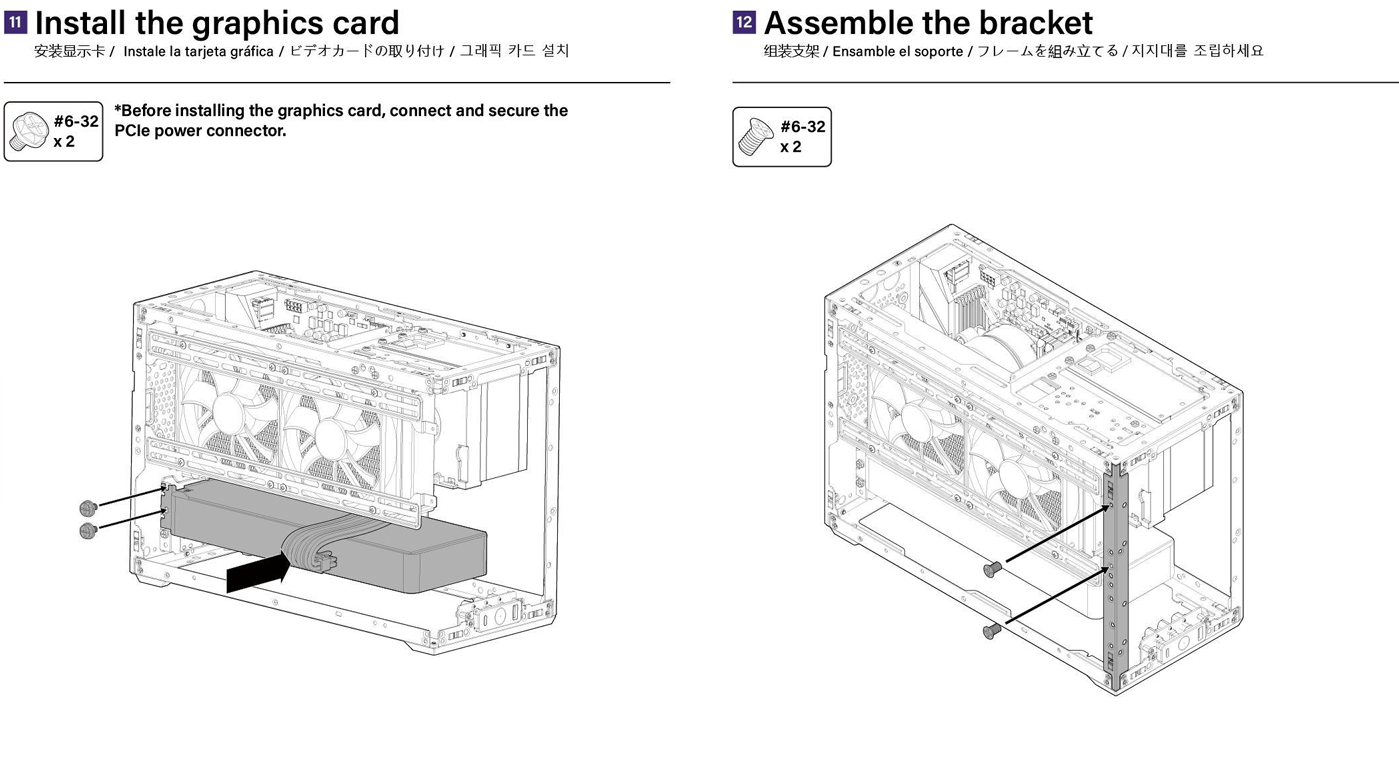

安装显卡并固定侧边支架:

二、Meshroom D + 拓展架:

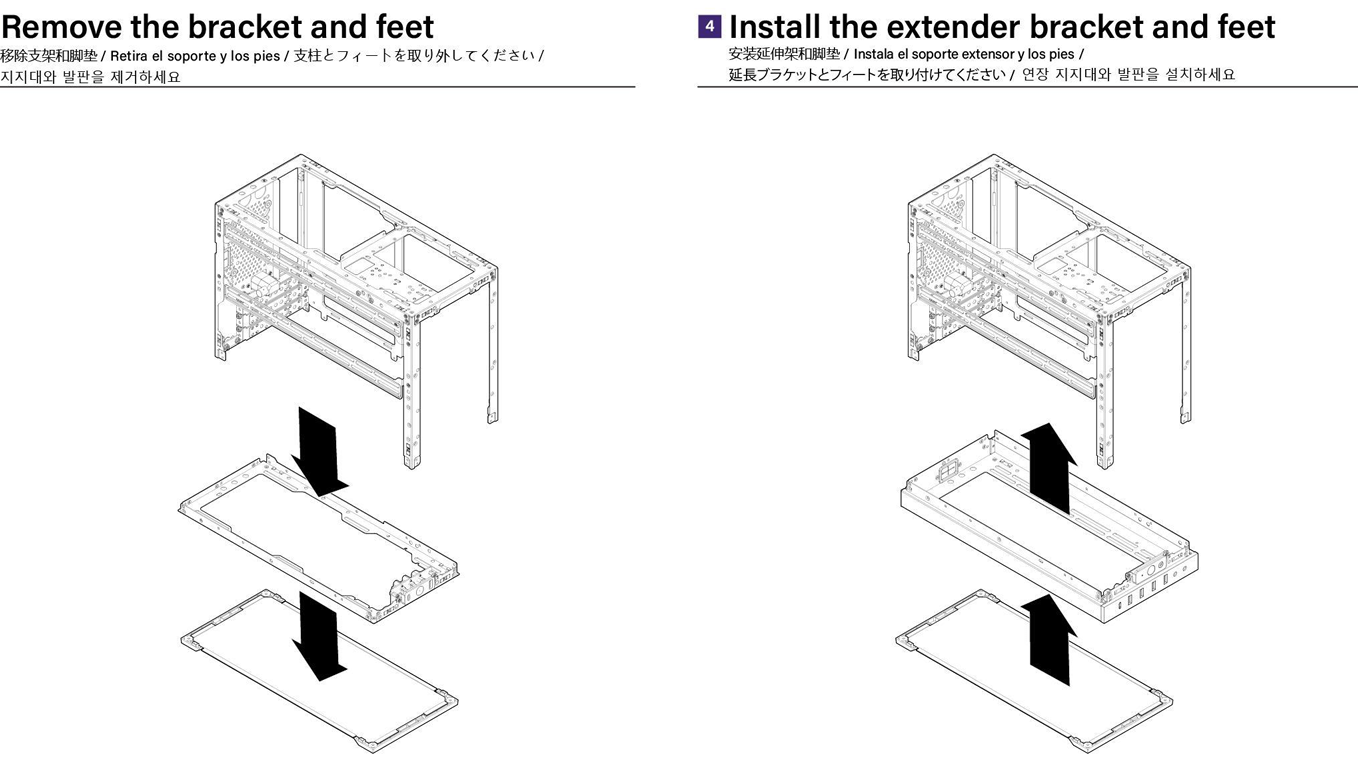

水冷安装方式可以参考前文,需注意提前更换底部扩展支架以便支持M-atx主板

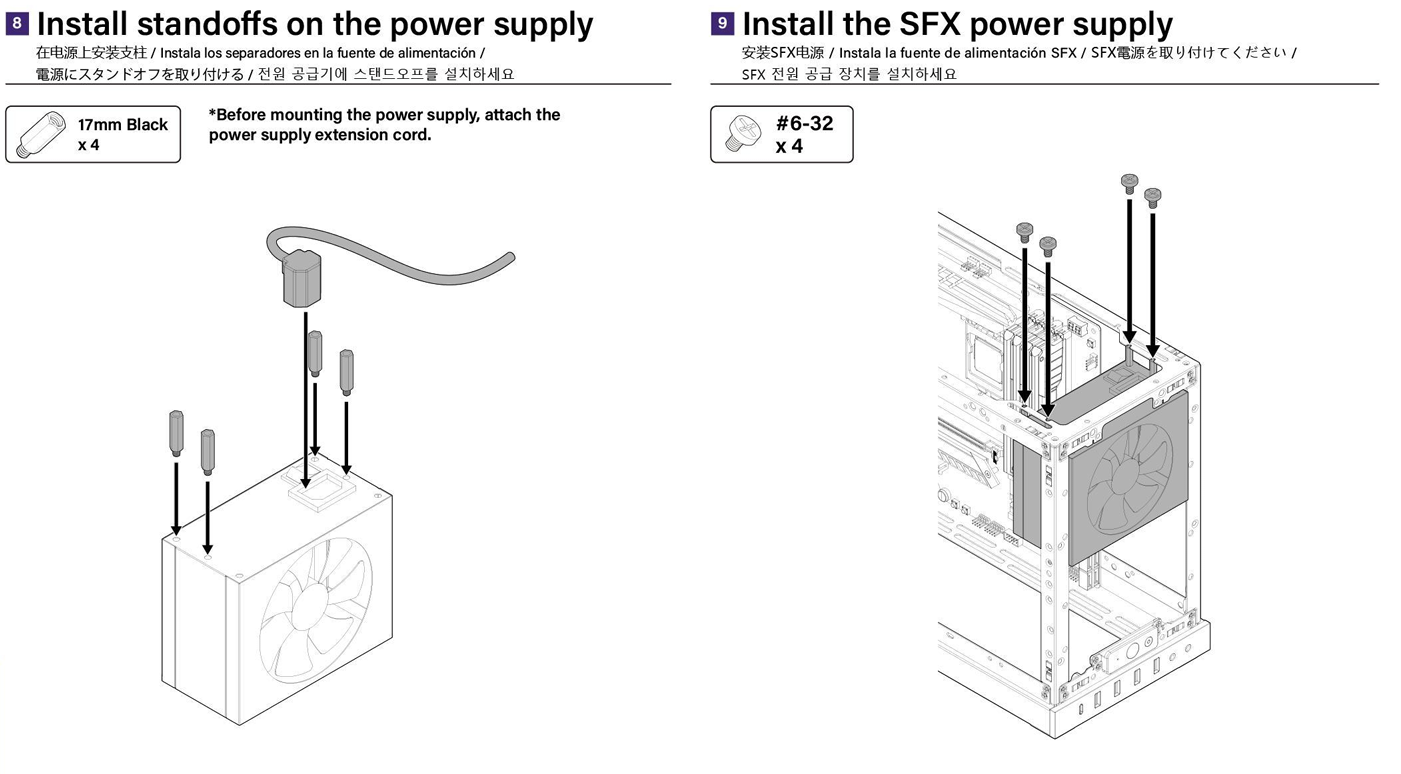

需使用铜柱固定SFX电源:



Meshroom D水冷配置建议:

搭配280水冷可使用诸如R9-9900X,R9-9950X,i7 14700K,U9-285K等旗舰次旗舰CPU,配合325mm的显卡兼容,极限的体积下打造高端旗舰主机。
搭配240水冷建议使用,R7-9800X3D,R7-9700X,i5-14600k,U7-265K等主流CPU,打造性价比游戏主机。
