显卡垂直安装散热解析:均热板 vs 反重力热管

修改于 星期五, 九月 5 在 2:40 PM

在小机箱或Xhuttle垂直显卡等场景中,显卡常常需要 垂直安装(Vertical Mounting)。然而,散热设计在这种安装方式下会受到重力影响,因此不同的散热技术(如 均热板 Vapor Chamber 与 反重力热管 Anti-Gravity Heat Pipe)表现存在明显差异。

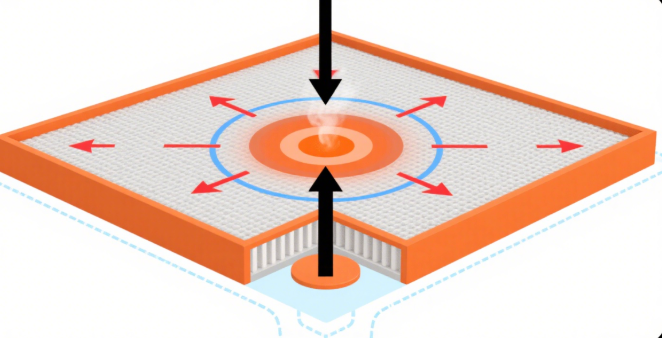

什么是均热板(Vapor Chamber)?


均热板是一种 平面型散热组件,覆盖在 GPU 核心之上,通常还会延伸覆盖到显存和供电模块。其工作原理与热管类似,但内部结构有显著不同。


优点:

  • 高效导热:大面积均热设计,能快速均匀地将 GPU 核心的高热量扩散,避免热点。
  • 不受方向限制:依靠三维毛细结构循环液体,相比一维毛细管道的热管,更能抵抗重力影响,不论正装、倒装或水平放置,性能波动都较小。

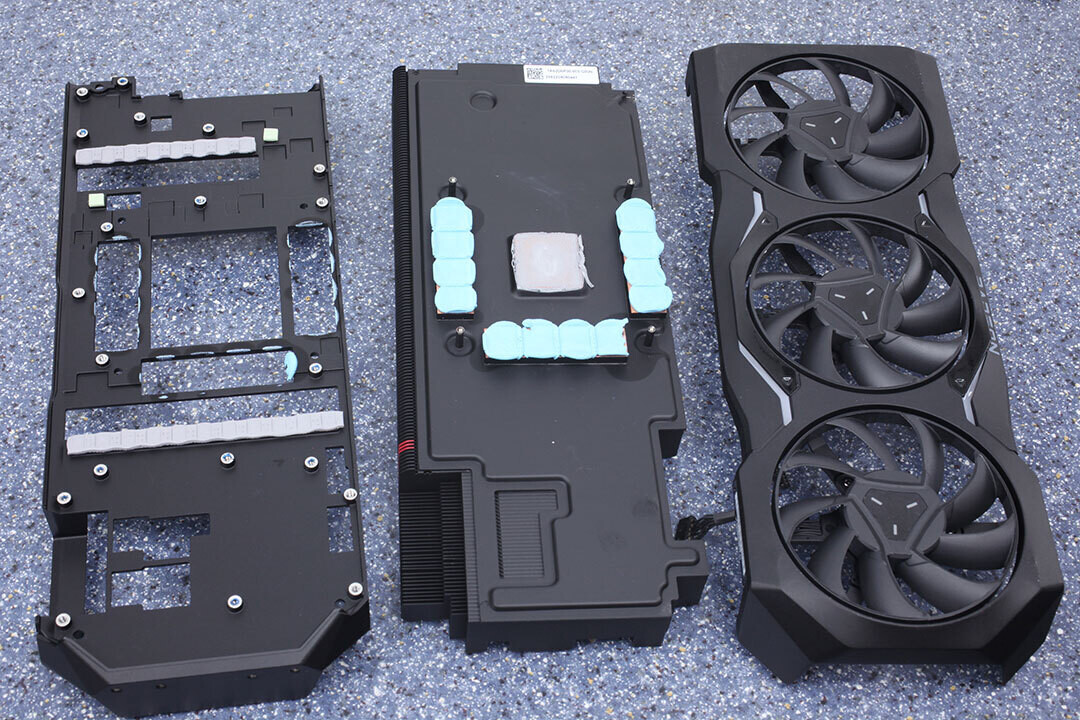

  • 覆盖更全面:不仅能给 GPU 核心散热,还能兼顾显存与供电模块的温度控制。

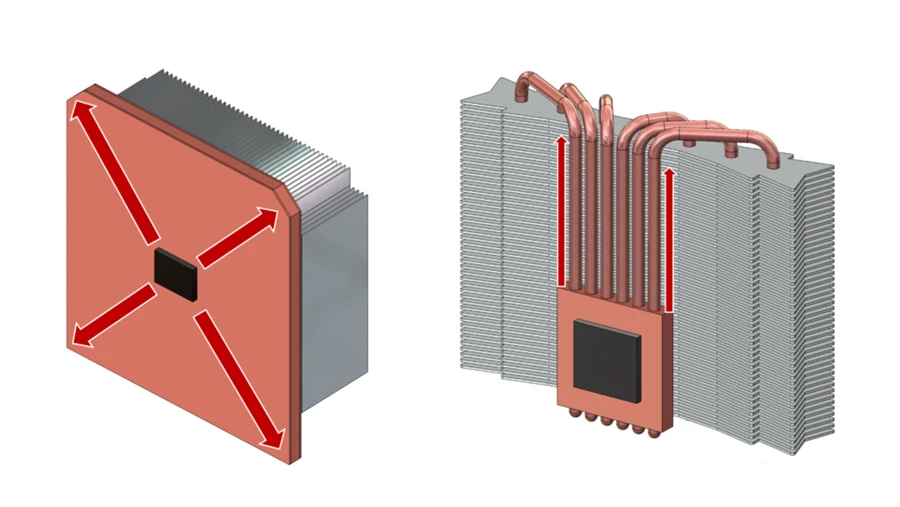

尺寸与性能关系:

  • 尺寸越大,散热能力越强,能更好地分散热量。
  • 更容易搭配额外热管或作为主要导热核心,将热量传导到鳍片阵列。
  • 在垂直安装时,能保持更稳定的散热表现。

总结:均热板的尺寸直接影响显卡在垂直安装下的散热表现。选择显卡时,应优先考虑带有 大面积均热板的型号,这比单纯依赖“反重力热管”更可靠。



什么是反重力热管(Anti-Gravity Heat Pipe)?

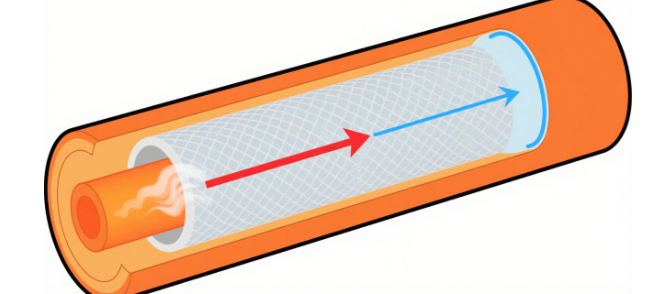

热管原理:
热管内部含有工作液体,在 GPU 接触面(蒸发端)吸热后变成蒸汽,流向冷端(冷凝端)放热并冷凝,再通过毛细结构回流到蒸发端完成循环。



重力影响:

  • 水平安装时(风扇朝下),冷凝液体顺重力方向回流,循环顺畅。
  • 垂直安装时(I/O 朝上),液体需要“逆重力”回流,若毛细力不足,则循环不畅,导致温度升高。

反重力热管优化:

  • 内部毛细结构更强,能增强逆重力回流能力。
  • 虽然性能优于普通热管,但仍无法完全消除重力影响。

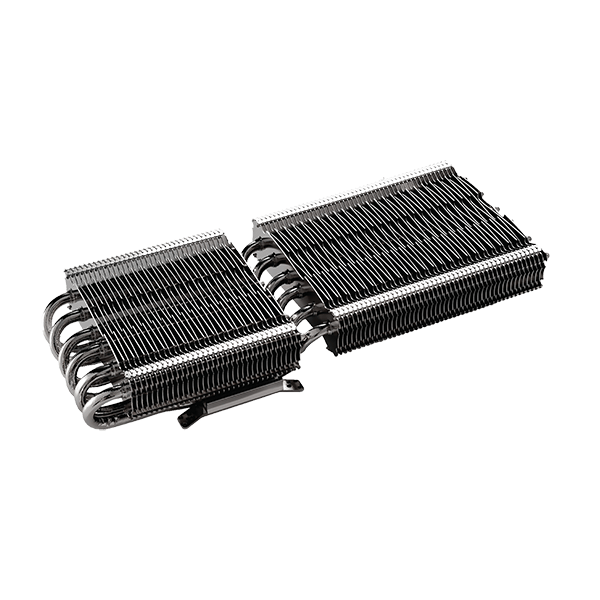

传统 U 型热管与整体散热模组

一些显卡采用 传统 U 型热管 + 大面积鳍片阵列 的设计,即使没有均热板或反重力热管,在垂直安装时温差也未必明显。

原因:

  • 热量快速分布:即使某一热管效率下降,整体鳍片阵列能迅速分散热量,由其他热管和鳍片补偿。
  • 系统级冗余:散热模组作为一个整体工作,单根热管的不足不会造成致命影响。

前提条件:

  • 散热器规模必须匹配显卡功耗(TDP)。
  • 入门显卡若散热不足,横装或竖装都会过热;而中高端显卡普遍只会有 几度以内的温差,远低于传言的严重影响。

总结:对于配备均热板或完善热管+鳍片阵列的显卡,垂直安装带来的温差通常可以忽略。
