Xhuttle 机箱顶部风扇安装

Xhuttle机箱高性能GPU散热优化方案

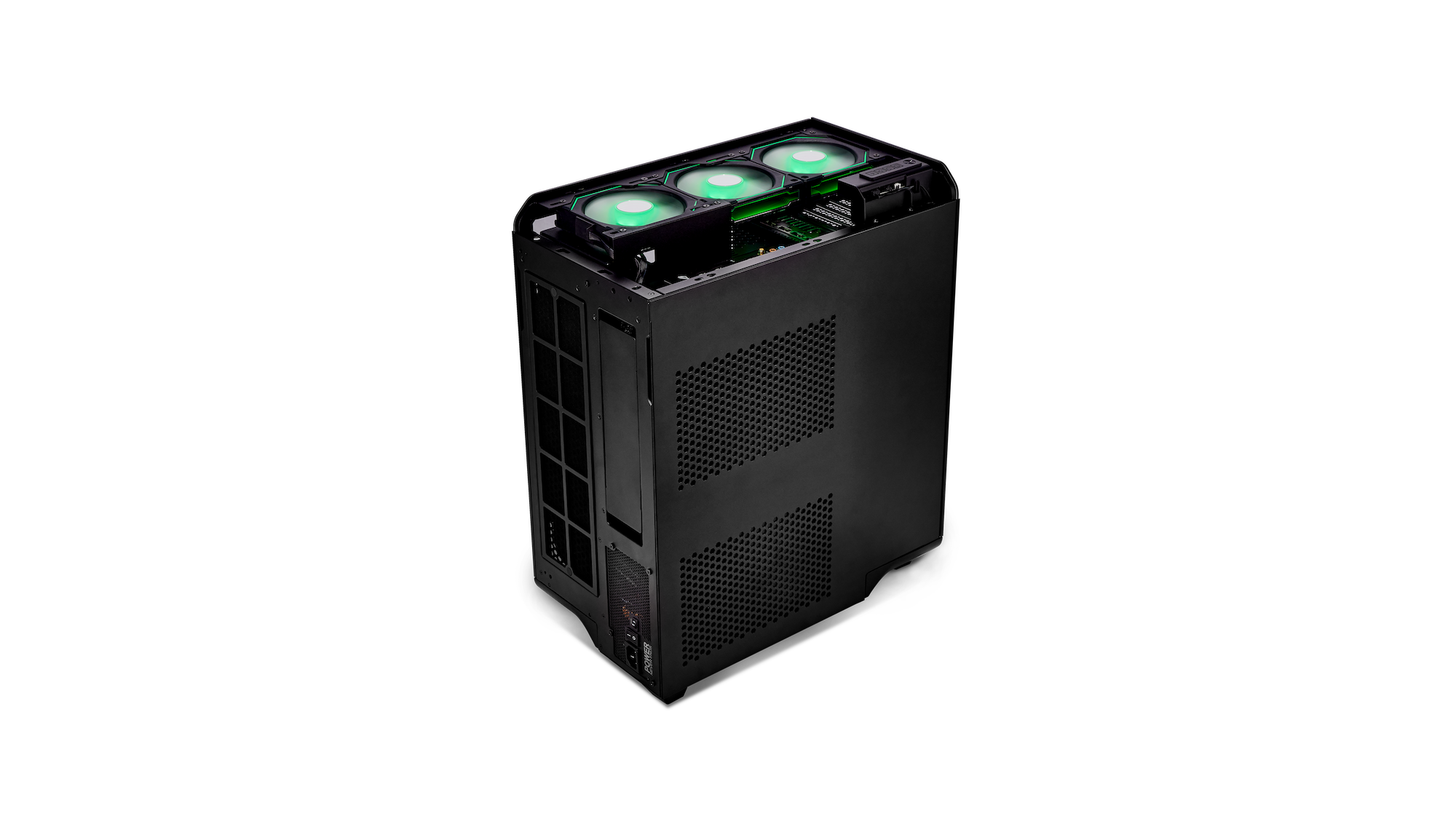

强烈建议 为机箱顶部安装散热风扇以优化高性能显卡的散热表现。顶部面板最多可安装3个120mm标准风扇，专门用于主动排出显卡区域聚集的热空气。若风道不足，显卡上部易出现热量堆积。

• 风扇规格：120mm标准尺寸

• 安装位：3个预设槽位

•

安装方案

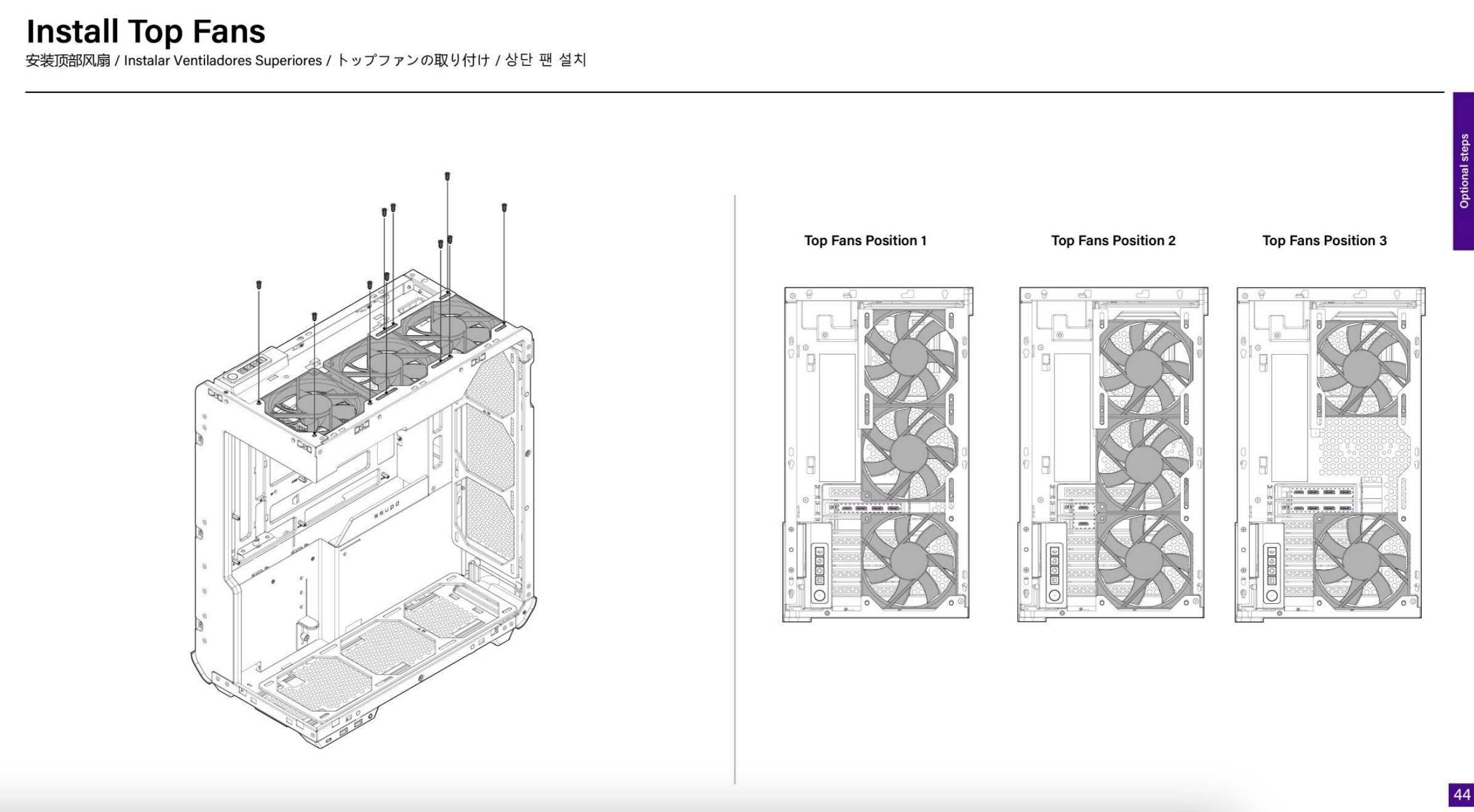

三风扇方案（顶部1&2号位）

• 适用场景：高负载运算的极致散热需求

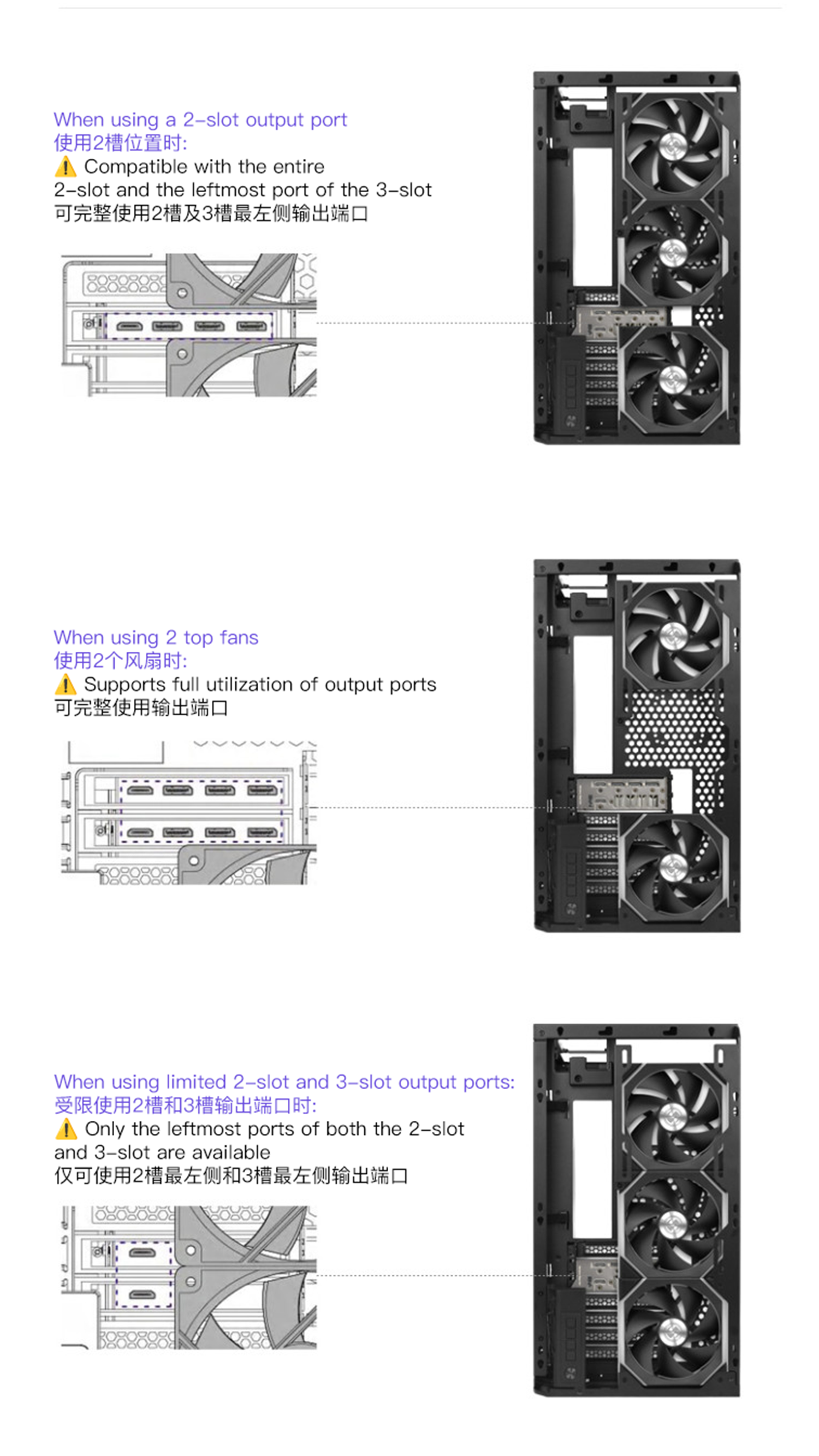

• 注意：会部分遮挡显卡后置I/O接口（HDMI/DP）

双风扇方案（顶部3号位）

• 适用场景：散热性能初步测试/日常使用

• 优势：保持风道均衡且不遮挡显卡接口

三风扇安装关键准备步骤

• 预装弯头DP/HDMI线材
  务必在安装前三风扇前完成90°弯头DP/HDMI线材的安装，避免接口被风扇遮挡导致无法接线
• 空间大小验证
  确认风扇与显卡背板/供电接口无物理干涉，建议保留≥3mm安全间隙

5090系列显卡特别注意事项

风扇升级建议：NVIDIA 5090等高性能显卡建议升级30~35mm厚的高风压风扇以增强散热

• 空间限制说明
  • 显卡顶部至机箱面板垂直距离：57-58mm
  • 35mm厚风扇将占用约60%空间，需确保剩余空间能容纳：
    •  显卡背板厚度
    • 弯头线材突出部分
• 强制要求
  必须使用90°弯头DP/HDMI线材！标准线材的接头可能突出并与风扇框架碰撞
• 高端显卡高速显示输出须知
  • 当使用NVIDIA 5090等旗舰显卡驱动高规格显示配置时（如4K/8K @ 120Hz+或HDR）：必须通过认证的超高速线材保障DP/HDMI信号完整性
  • 推荐认证标准：
    ✓ HDMI 2.1 Ultra High Speed
    ✓ DP 2.1 UHBR20
