Xhuttle 星舰机箱 ARGB 灯光控制及扩展使用说明

修改于星期五, 六月 6 在 9:06 PM

感谢您选用 SSUPD Xhuttle 星舰机箱产品为确保您的设备长期稳定运行，避免因串联过多外部 ARGB 灯光设备（如风扇、灯条）导致机箱自带控制板的PCB损坏，请务必遵循以下注意事项：

1. 控制器与连接线规格 (Controller & Cable Specifications)

	规格项目（Chinese）	Specification Item（English）	数值 / 说明（Details）
机箱自带5v3 ARGB线材规格5V 3-Pin Cable Specifications	额定电压	Rated Voltage	250V AC/DC (max)
机箱自带5v3 ARGB线材规格5V 3-Pin Cable Specifications	额定电流	Rated Current	3A (AC/DC) (max)
PCB 5V 3针接口规格 / PCB 5V 3-Pin Connector Specifications	额定电压	Rated Voltage	60V AC/DC (max)
PCB 5V 3针接口规格 / PCB 5V 3-Pin Connector Specifications	额定电流	Rated Current	3A (AC/DC) (max)

温馨提示：

• 以上规格为控制板/连接线在正常环境下的最高承载值，请勿在此基础上再并联或“硬改”接口。

• 建议用户在接入任何外部设备前，认真核对所用连接线与控制器的电压、电流及兼容性。

2. Xhuttle预安装已连接设备负载 (Default Connected Load)

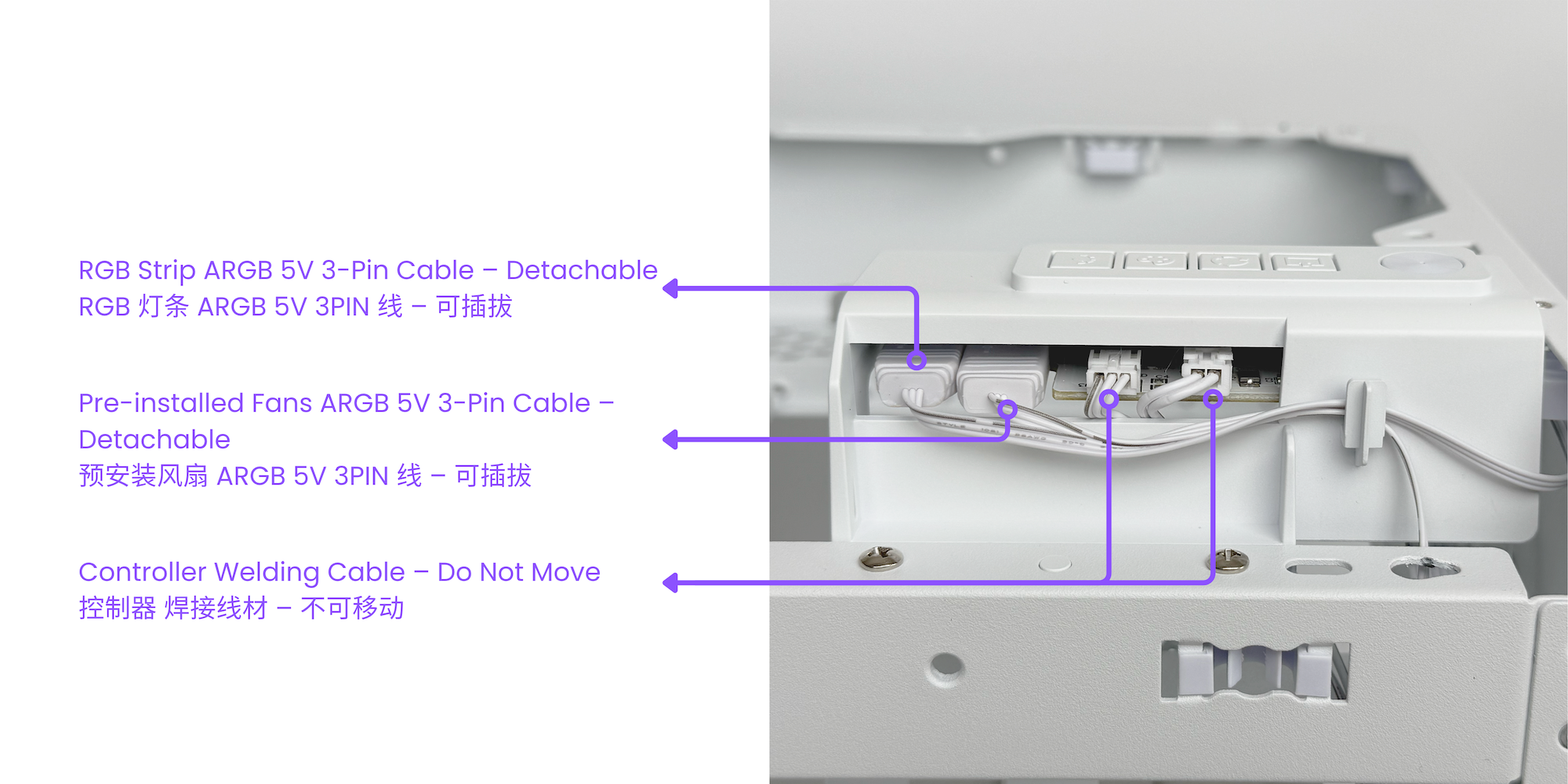

您的 Xhuttle 星舰机箱出厂时已预装以下灯光组件：

⚠️ 核心原则：严禁超负荷串联 经多次技术验证，灯光控制板（及线缆）的最大承载电流为 3 A @ 5 V。超负荷串联外部设备是导致控制板烧毁、接口失灵的主要原因。

若您仍需串联额外的 ARGB 设备，务必遵循：串联总电流 ≤ 3 A

案例分享：仅替换风扇，更换为Lianli Unifan，保留原灯条；

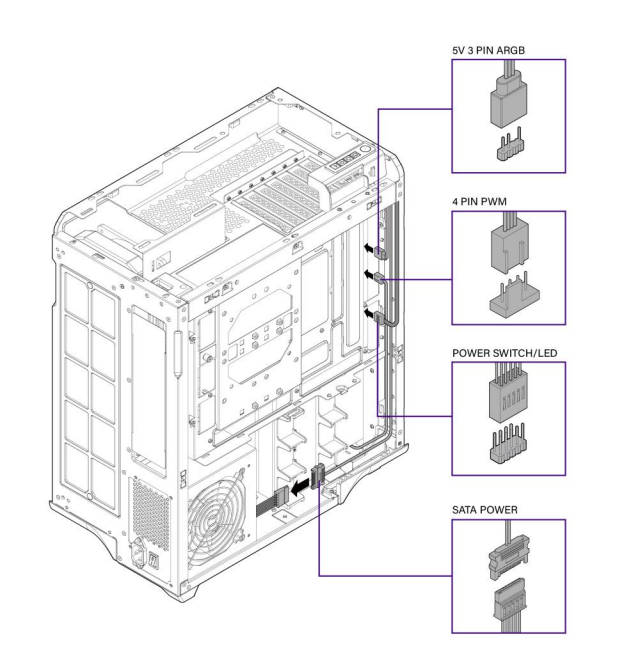

若您需要连接多组高功率 ARGB 设备，强烈建议：

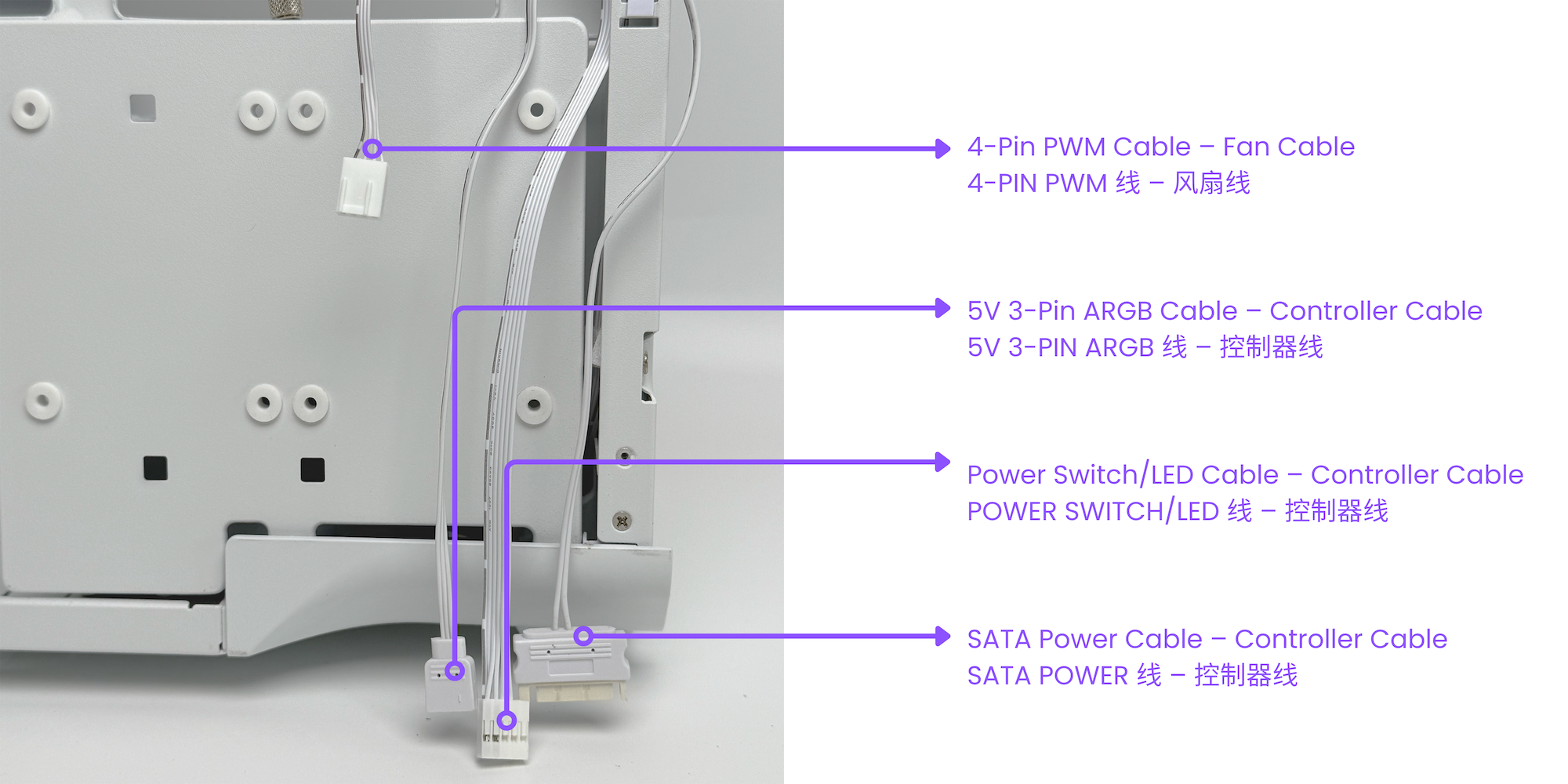

外接 ARGB HUB 或分控器
- 采用 SATA 从电源直接取电，再将仅信号线 (5V 3Pin) 接入主板或控制板。
- 这样可将“灯光供电”与“信号控制”分离，最大程度降低控制板过流风险。
- 缺点：需要主板或机箱内至少两个 5V 3Pin 接口。若您的主板接口不足，则必须选购带额外 5V 3Pin 插口的高端主板或通过新增分线板实现。

❌ 串联不同电压/协议设备（如将 5V ARGB 与 12V RGB 混插）。

❌ 使用非标转接线、或强行改造接口（如自行剪线、拆焊等）。

❌ 若串联后出现灯光闪烁、局部熄灭、或控制板异常发热，请立即断电并拆除新增设备。

❌ 不建议串联无参数说明或来历不明的设备，因其实际功耗不明，存在极高风险。

若因违反上述条款，导致灯光控制板及相关 ARGB 接口烧毁：
- RGB 灯效功能将永久失效；
- 可能连带损坏主板 ARGB 接口；
- 此类情况不在保修范围内，所有维修及更换费用需由用户自行承担。
若使用第三方分控器或 HUB，经自行配线、改装所致的任何损坏，仅由用户自行负责。SSUPD 官方仅对“出厂时标配串联”进行保修。

祝您使用愉快，畅享个性化灯效！
