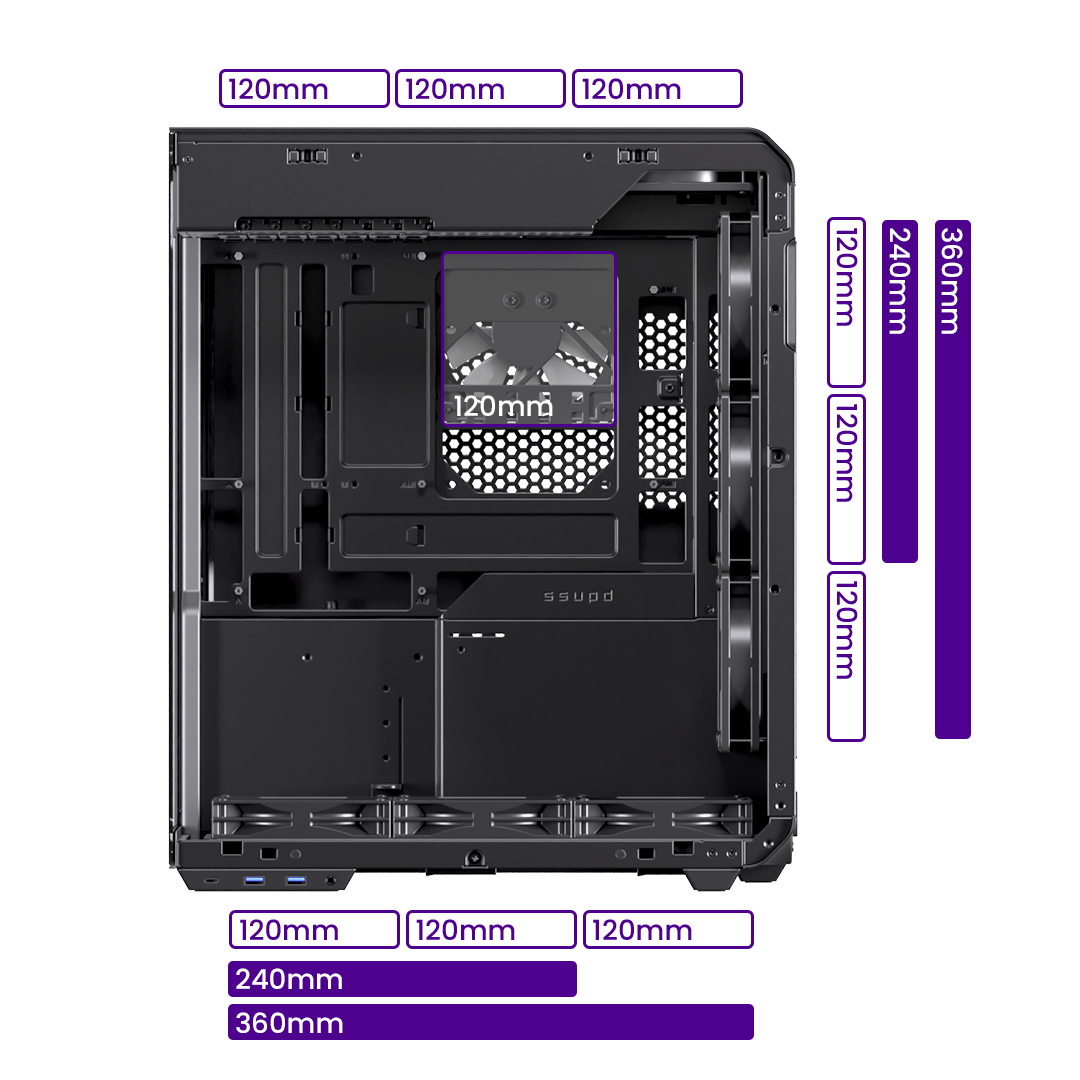

13把风扇、4面通透！还能塞进360冷排？Xhuttle提供多达13把120mm风扇位，涵盖水冷、风冷及混合散热方案。本文系统拆解四种风道布局方案，体验一次“风道思维”的凉爽。
大家可根据硬件热源分布、整机功耗与个性化偏好自由组合风道，构建高效稳定的散热系统，附加实用风扇布置Tips，帮你一步到位搞懂风道！！！

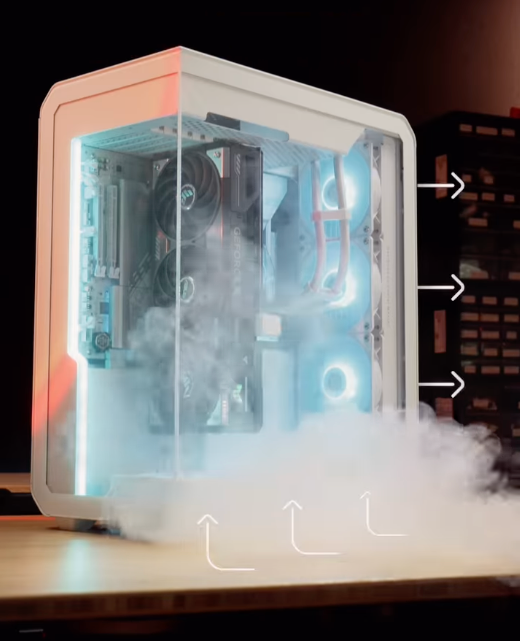

风道方案一：标准下进上出 + 侧置360一体式水冷
最多支持风扇数：10把
技术要点：
垂直+水平组合风道，有效利用热空气自然上升特性，减少热量回流。
顶部推荐使用高风压、低噪声风扇，提升出风效率。
可调侧面风扇方向，配合水冷排组成封闭冷风流路，降低内循环热聚。
风扇 | 气流方向 | |
 | 底部反叶扇：3 × 120mm | 进风 |
侧后面AIO水冷排 | 出风 | |
 | 顶部正反：3 × 120mm | 出风 |
 | 后部排风：1 × 120mm | 出风 |

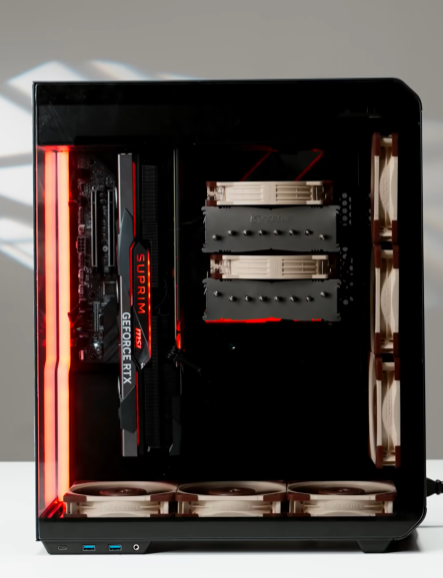

风道方案二：风冷散热-塔散专属
适用场景： 零水冷纯风冷平台 / 散热空间优化方案 风扇布局：
侧面下两个进风风扇，一个顶部出风：3 × 120mm

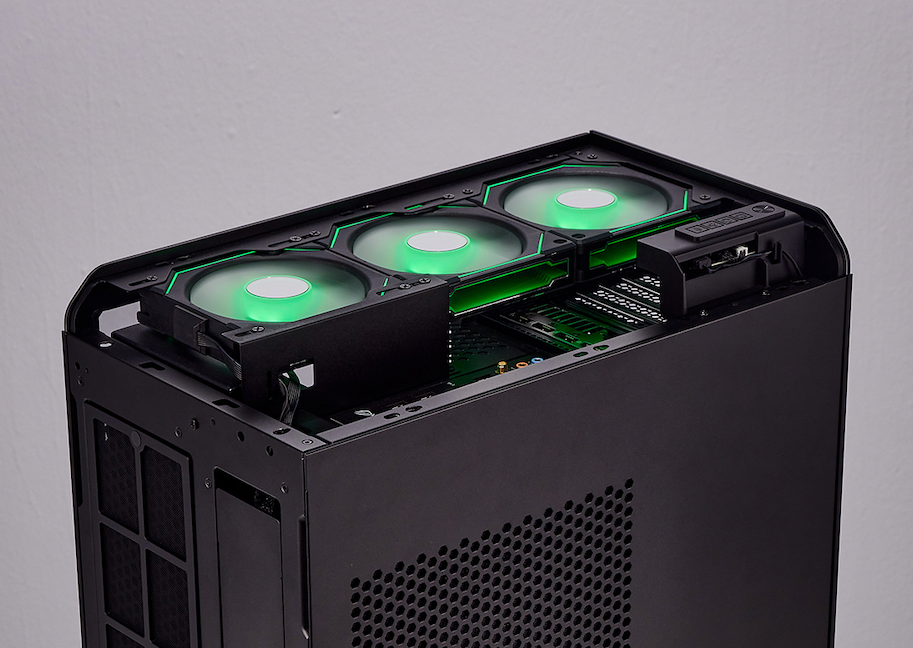

顶部排风：3 × 120mm
底部进风：3 × 120mm
技术要点：
塔式风冷与侧风扇协同工作，实现正压送风+顶部抽热。
风道路径明确，热源（如CPU与显卡）均位于气流通道中。

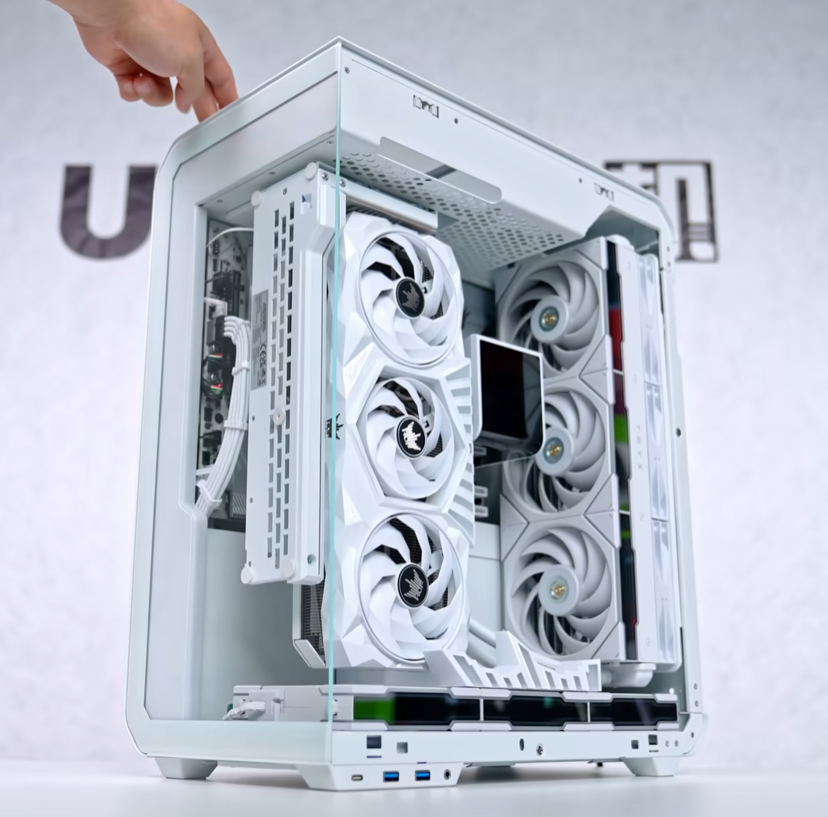

风道方案三：水冷“夹汉堡”
适用场景： 中高端水冷平台 / GPU+CPU双热源优化方案 风扇布局（最大）：
底部进风：3 × 120mm
顶部排风：3 × 120mm
侧面冷排：AIO水冷排 + 双面风扇（3+3 × 120mm）
后部排风：1 × 120mm（建议加装）
悄悄的把最多支持风扇数拉到：13把
技术要点：

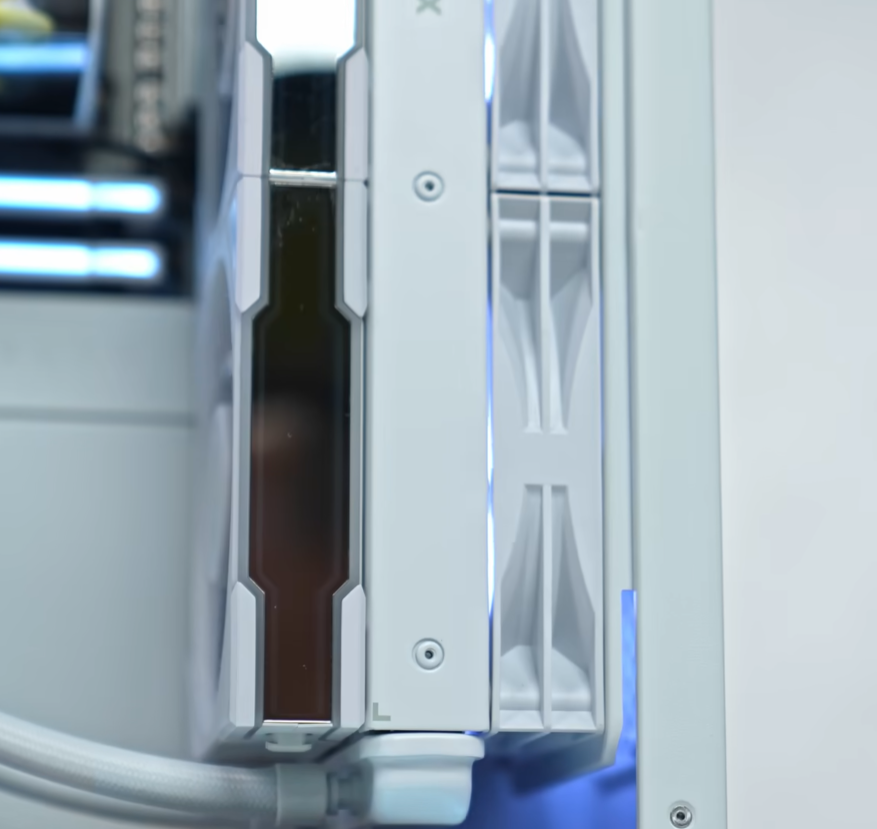

“夹汉堡结构”指AIO冷排前后双风扇布局，双倍出风。
建议AIO风扇使用同型号正反装，避免风流扰动；如采用RGB风扇，注意同步设置方向与灯效一致性
技术要点：
支持构建局部正压、GPU定向送风、主板散热增强等个性化风道。
建议使用风压可调或PWM智能调速风扇，通过主板BIOS或风控软件设定各区域运行曲线。
可在结构空间允许情况下，测试非对称风道（如侧面双进一出）带来的微风压优势。
散热风扇配置建议
| 风扇数量上限 | 常规下10个120mm 风扇 |
| 风扇类型 | 高风压风扇（如用于冷排）、高风量风扇（用于出风位）；底部美观，需要使用反转叶 |
| 风向设置 | 遵循热气向上堆积的原理，统一纵向流动优先（底进顶出），避免风流对撞 |
| 正压 / 负压选择 | 正压（进风多于出风）减少积尘，适合日常使用；负压散热效率更高，适合高频操作 |
| 风扇控制 | 建议使用主板PWM或独立风扇集线器，统一调速控制，提升风噪平衡性 |
