Xhuttle 1台机箱13把风扇!多场景风道方案分享

修改于 星期五, 九月 5 在 1:04 PM

最高13把风扇、4面通透!还能塞进360冷排?Xhuttle提供多达13把120mm风扇位,涵盖水冷、风冷及混合散热方案。本文系统拆解四种风道布局方案


大家可根据硬件热源分布、整机功耗与个性化偏好自由组合风道,构建高效稳定的散热系统,附加实用风扇布置Tips,帮你一步到位搞懂风道!!!


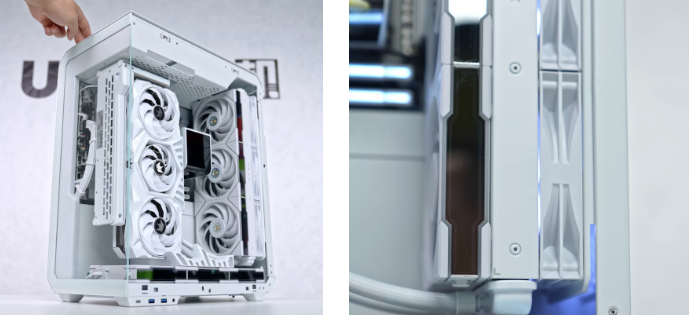

风道方案一:标准下进上出 + 侧置360一体式水冷

最多支持风扇数:10把

技术要点:

  • 垂直+水平组合风道,有效利用热空气自然上升特性,减少热量回流。
  • 顶部推荐使用高风压、低噪声风扇,提升出风效率。
  • 可调侧面风扇方向,配合水冷排组成封闭冷风流路,降低内循环热聚。


风扇气流方向


底部反叶扇:3 × 120mm

进风
侧后面AIO水冷排

出风


顶部正反:3 × 120mm出风


后部排风:1 × 120mm出风

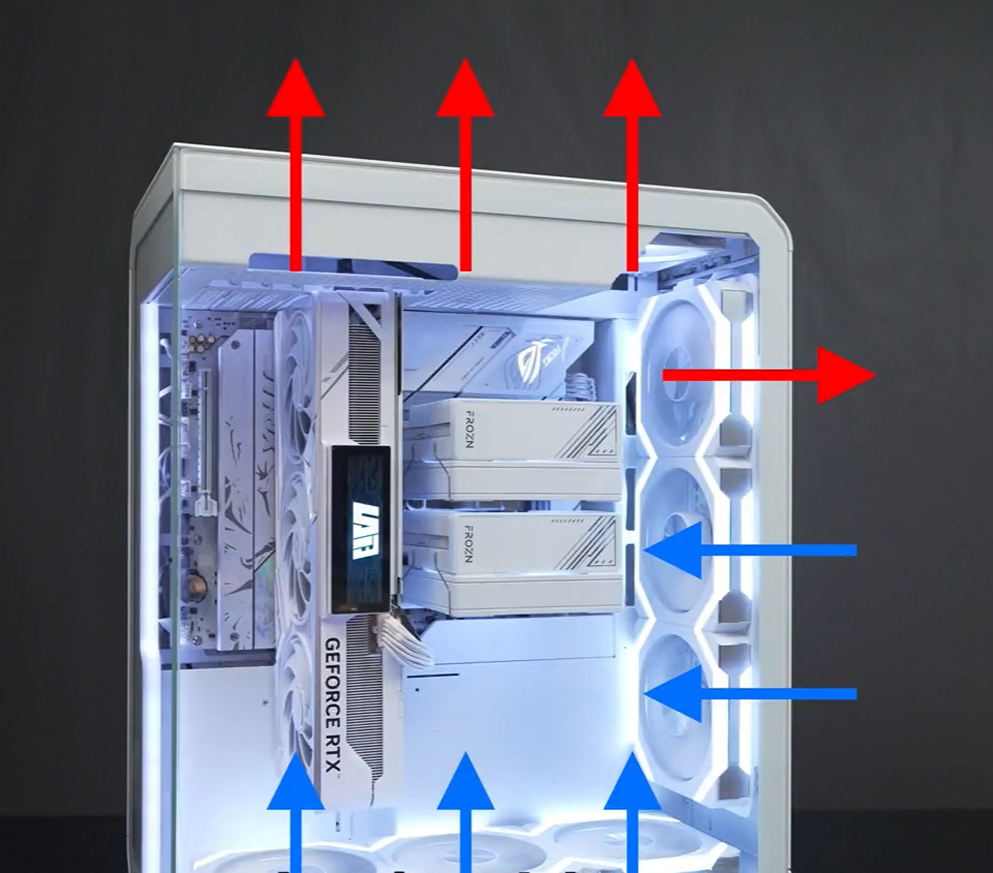

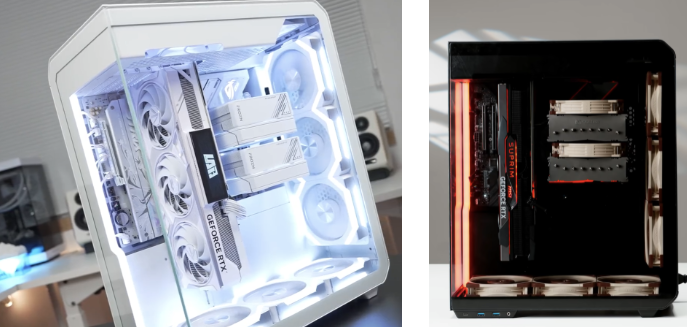

风道方案二:风冷散热-塔散专属


适用场景: 零水冷纯风冷平台 / 散热空间优化方案 风扇布局:

  • 侧面下两个进风风扇,一个顶部出风:3 × 120mm
  • 顶部排风:3 × 120mm
  • 底部进风:3 × 120mm

技术要点:

  • 塔式风冷与侧风扇协同工作,实现正压送风+顶部抽热。
  • 风道路径明确,热源(如CPU与显卡)均位于气流通道中。

风道方案三:水冷“夹汉堡”

适用场景: 中高端水冷平台 / GPU+CPU双热源优化方案 风扇布局(最大):

  • 底部进风:3 × 120mm
  • 顶部排风:3 × 120mm
  • 侧面冷排:AIO水冷排 + 双面风扇(3+3 × 120mm)
  • 后部排风:1 × 120mm(建议加装)

悄悄的把最多支持风扇数拉到:13把

技术要点:

  • “夹汉堡结构”指AIO冷排前后双风扇布局,双倍出风。
  • 建议AIO风扇使用同型号正反装,避免风流扰动;如采用RGB风扇,注意同步设置方向与灯效一致性

    技术要点:

    • 支持构建局部正压、GPU定向送风、主板散热增强等个性化风道。
    • 建议使用风压可调或PWM智能调速风扇,通过主板BIOS或风控软件设定各区域运行曲线。
    • 可在结构空间允许情况下,测试非对称风道(如侧面双进一出)带来的微风压优势。

散热风扇配置建议

风扇数量上限常规下10个120mm 风扇
风扇类型高风压风扇(如用于冷排)、高风量风扇(用于出风位);底部美观,需要使用反转叶
风向设置遵循热气向上堆积的原理,统一纵向流动优先(底进顶出),避免风流对撞
正压 / 负压选择正压(进风多于出风)减少积尘,适合日常使用;负压散热效率更高,适合高频操作
风扇控制建议使用主板PWM或独立风扇集线器,统一调速控制,提升风噪平衡性


风道方案四:高级自由风道设计(风向可调)

适用场景: DIY用户 / 定制散热结构实验配置 风扇布局(最大):

  • 底部进风:2 × 120mm
  • 顶部排风:1 × 120mm
  • 侧面三风扇:3 × 120mm(可自由设定进/出风)
  • 后部排风:1 × 120mm(可选)
