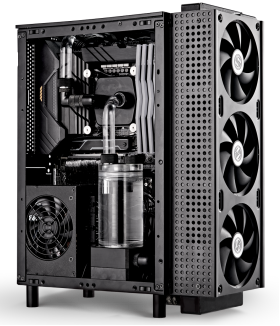

Meshroom S与外置风扇支架搭配，可以很好的适配360水冷系统，为您的主机提供更好的散热性能的同时，您可以通过合理的排布拥有更加美观和紧凑的机箱效果
Meshroom S 适配360水冷支持ATX，MATX和ITX系列主板

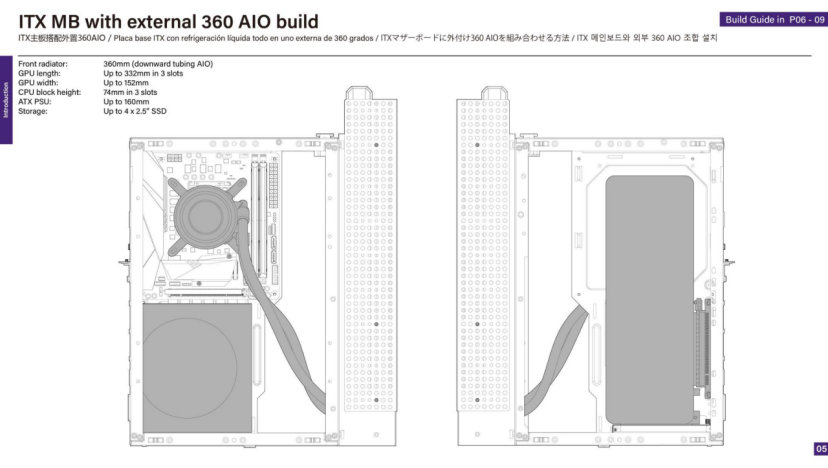

ITX主板
在此布局下，支持的主板类型为：
标准ITX（170 × 170mm）主板
电源的选型
ATX规格电源
SFX/SFX-L规格电源
安装注意
电源安装位置应该在主板前
GPU需要后置安装来确保前面板能预留出足够的空间安装外置360AIO和管道排布
GPU的选型
支持最大 3槽厚度显卡（63mm内）；
如果选用ATX电源的情况下是不支持4槽显卡的。
最长支持332mm；搭配额外机箱脚垫时最长可支持352mm。

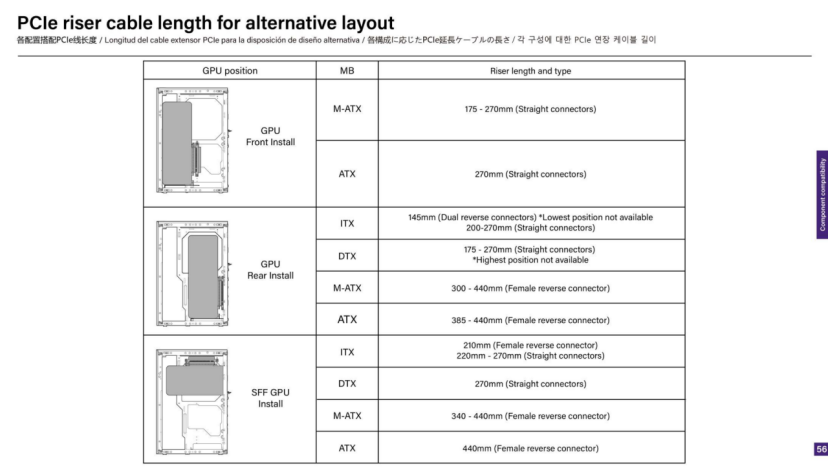

同时需要根据对应的GPU尺寸考虑PCIE的排线长度。

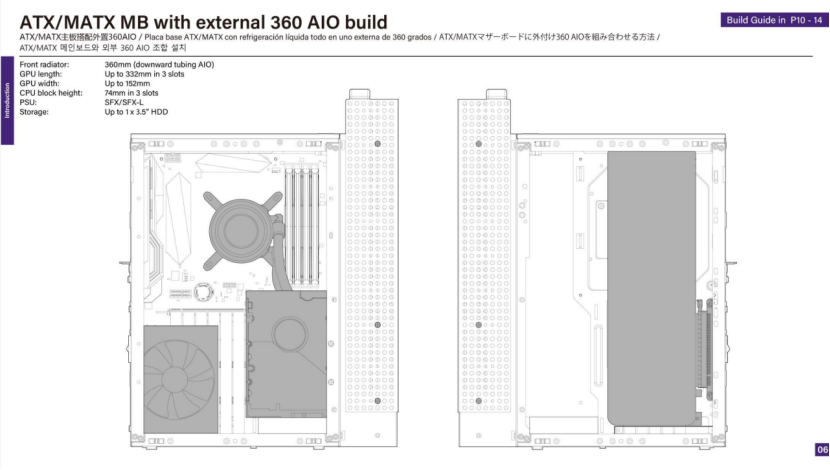

ATX与MATX主板
在此布局下，支持的主板类型为：
标准ATX（305 × 244mm）主板
标准M-ATX（200 × 244mm）主板
电源的选型
SFX/SFX-L规格电源为唯一选项（应为ATX主板安装空间有限）
安装注意
与ITX布局类似，GPU必须后置，以确保外部360mm AIO和管路布线有足够的空间。
GPU的选型
支持最大 3槽厚度显卡（63mm内）；
不支持4槽显卡。
最长支持332mm；搭配额外机箱脚垫时最长可支持352mm。
同时需要根据对应的GPU尺寸考虑PCIE的排线长度。

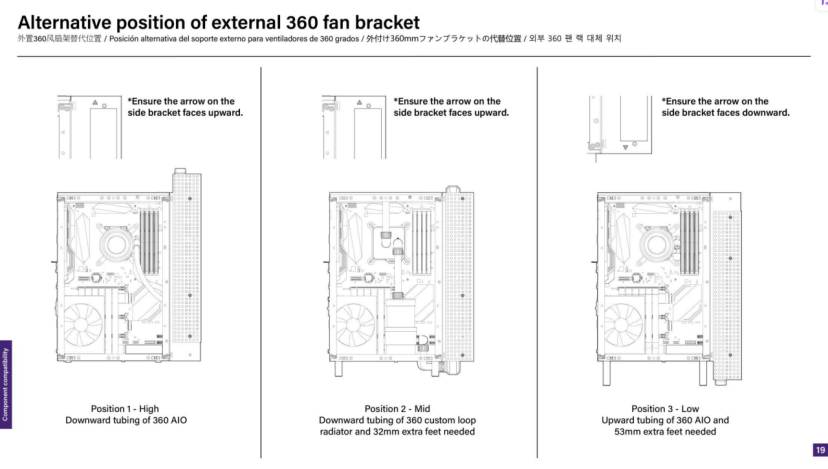

外部360mm风扇支架安装
外置360风扇架有多种布局的选择方式，此举可根据您GPU选择和额外选择的脚垫来判断您外置360风扇支架的安装方式。

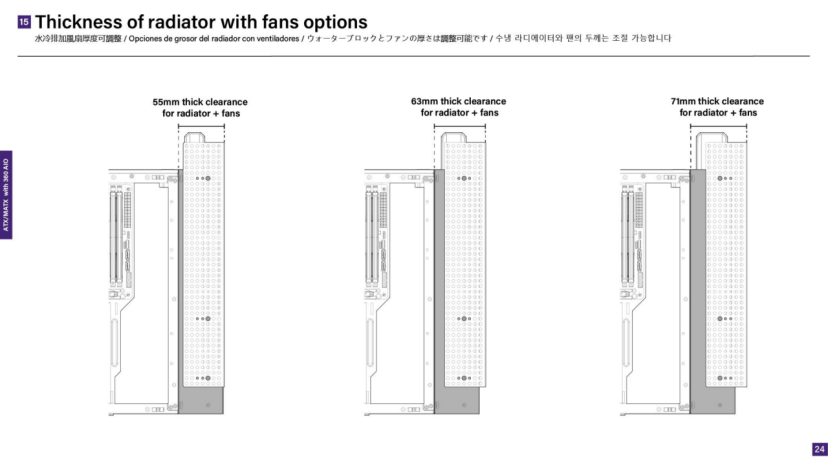

同时得益于360风扇架的灵活性，您可以通过不同的安装方式来适配不同的风扇厚度
更多详细的安装教程，您可浏览我们的用户手册
社区玩家的搭建案例：
