如何为Meshroom S选择不同长度的显卡延长线?

修改于 星期四, 六月 5 在 8:50 PM

GPU 显卡延长线在连接显卡端(显卡插槽)和连接主板端(PCIe 插槽)时,通常会采用不同的接口配置。我们常用的三种主要接口类型是:

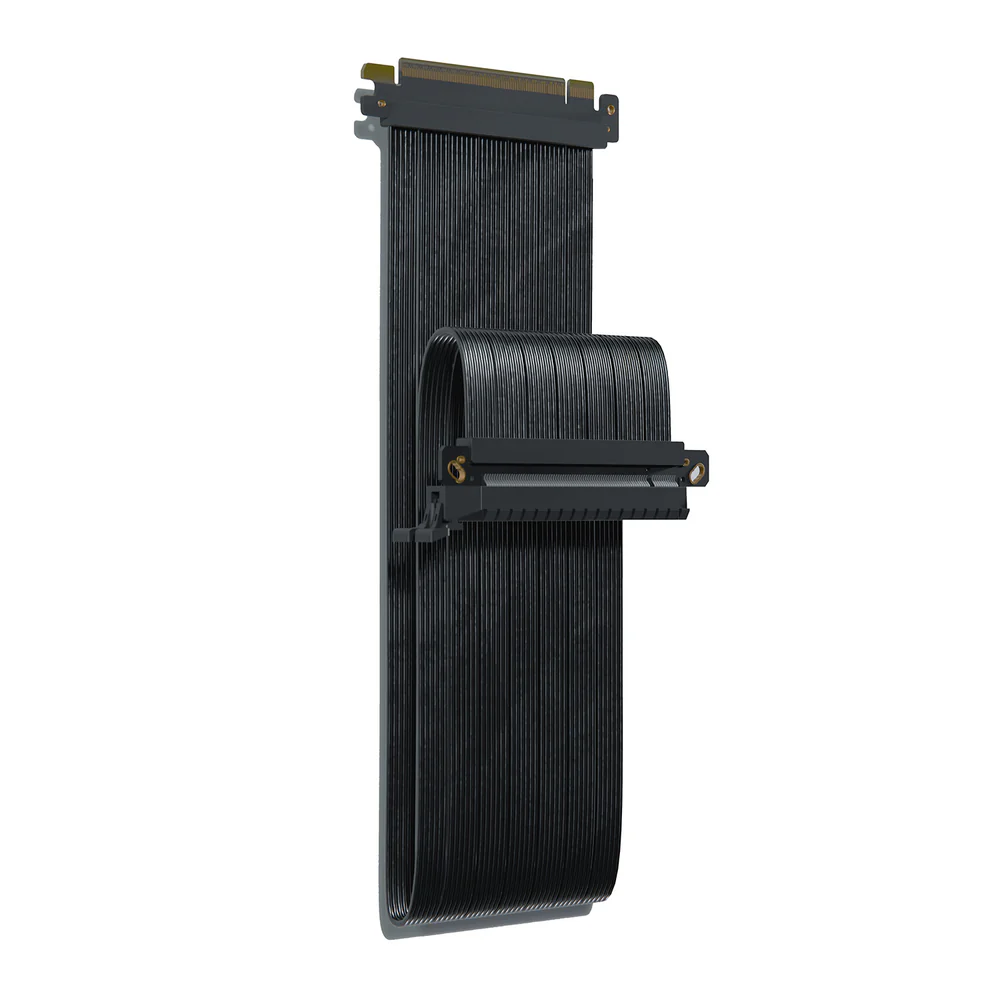

  1. 母反(Female Reverse)

  1. 直插(Straight,亦即直插公头)

  1. 双反(Dual Reverse)

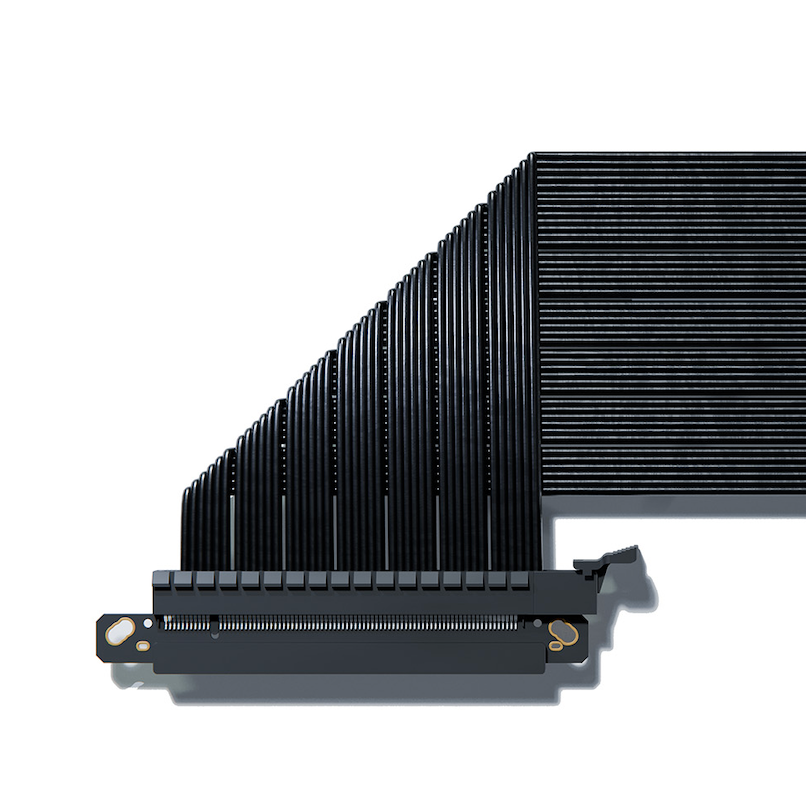

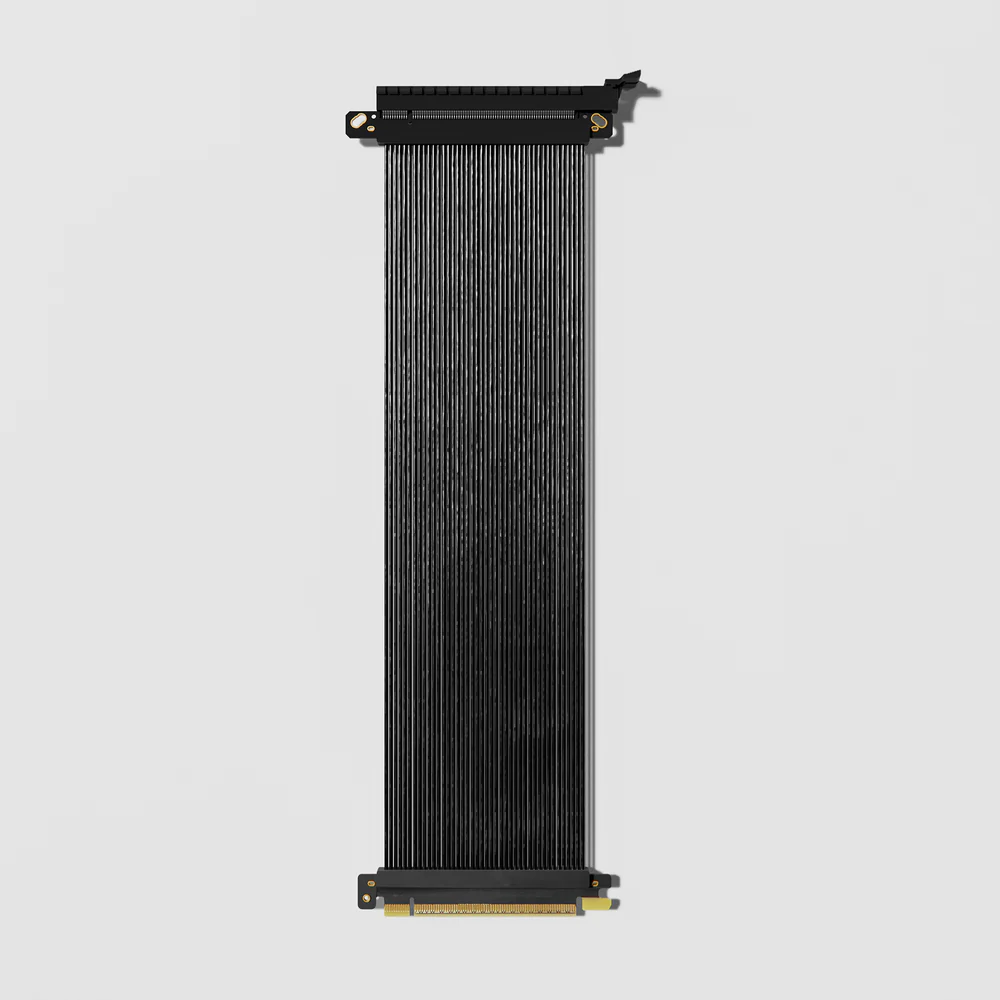

Female Reverse

“母反”接口


  • “母” 指的是插座(female),也就是带插槽的那一端;

  • “反” 指的是插槽相对于线缆方向做了 90° 反向折弯(right-angle)的设计。 这种“母反”接口通常用于连接 显卡(GPU)。因为显卡的 PCIe 金手指是公插(male),所以延长线需要提供一个与之对应的“母座”。折弯的设计(“反插”)可以节省空间,特别适合小机箱或需要垂直安装显卡时使用。

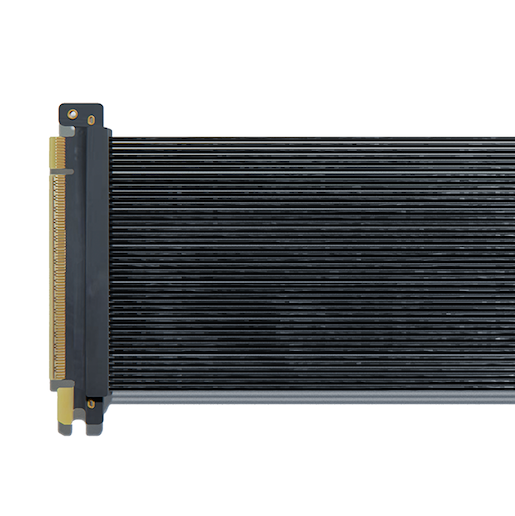

Straight Male
“直插”接口
  • “直插”一般指的是不折弯、直线型的公插(male),也就是带金手指或插针的那一端。

  • 这种“直插”接口用于插入主板的 PCIe 插槽。因为主板的 PCIe 插槽也是 female,所以延长线要通过“直插”公头(male)与主板对接。直线型设计可以直接插入主板,无需额外转接。

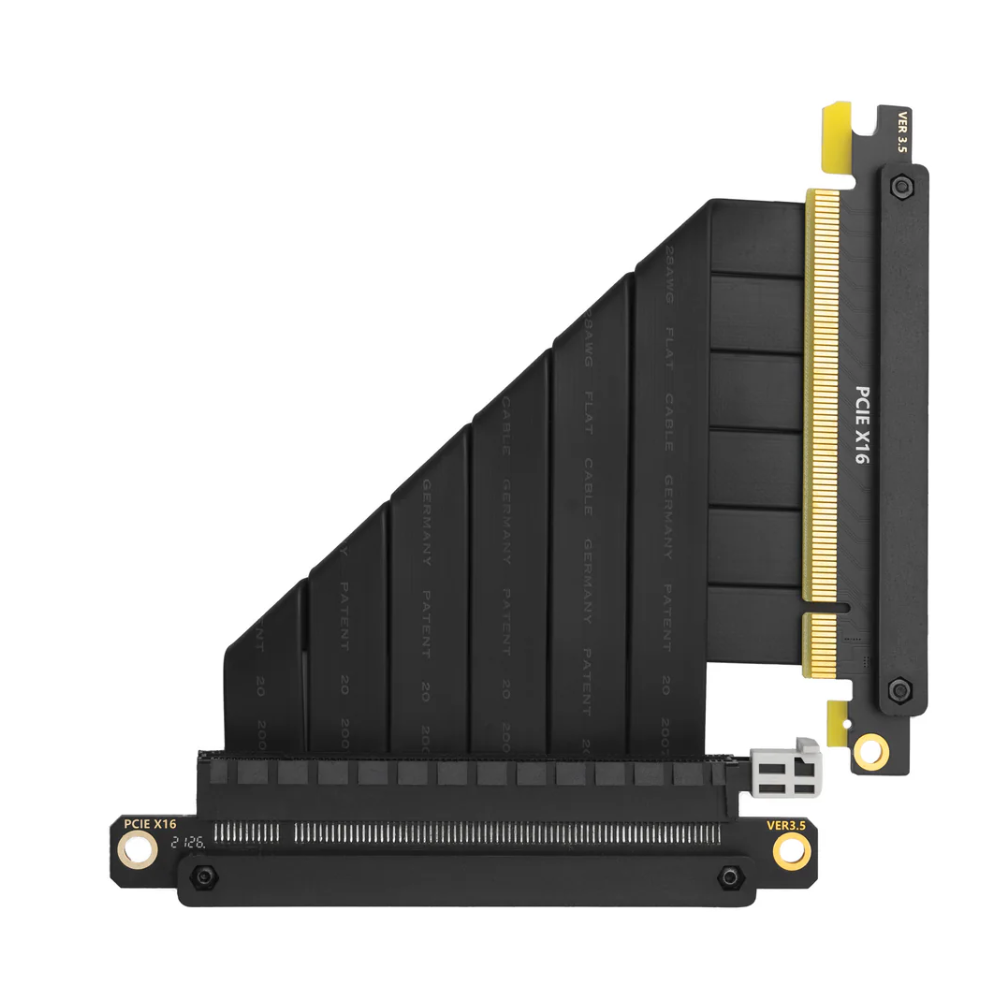

Dual Reverse
“双反”接口

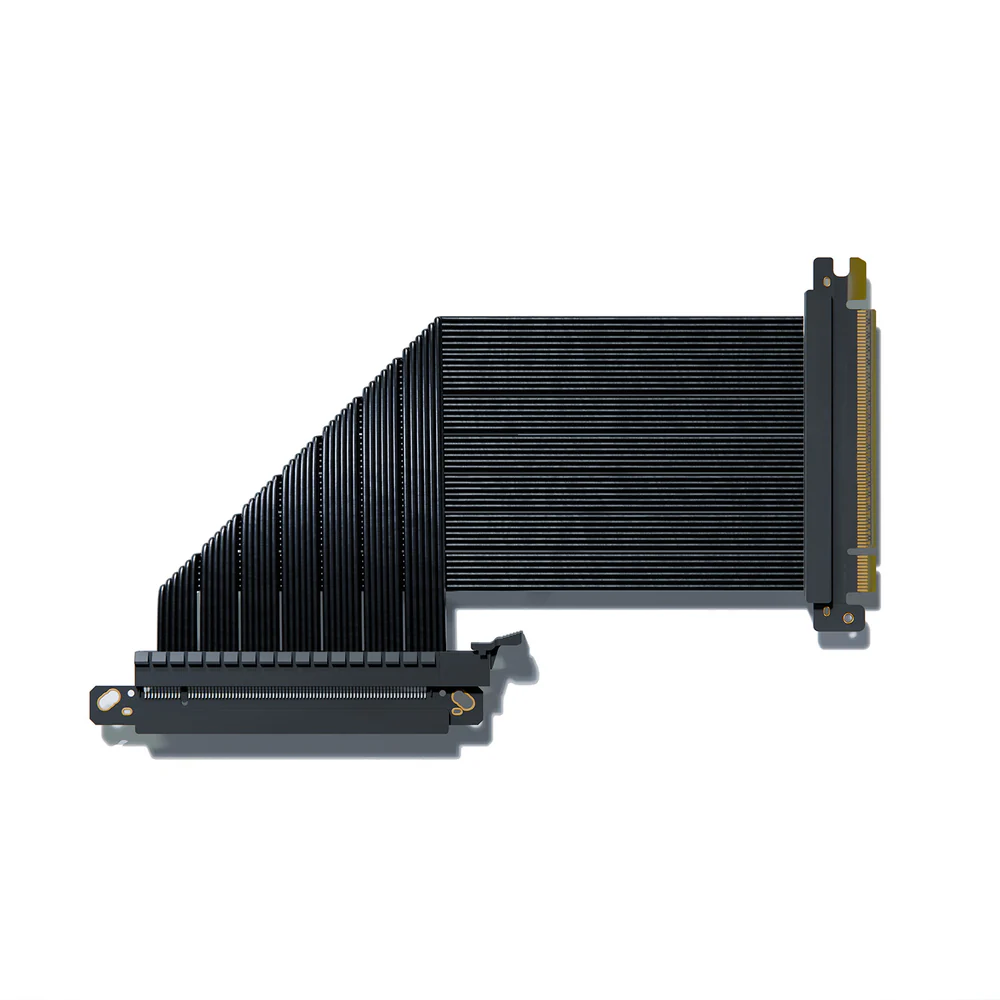

显卡端和主板端都折向同一个或相对的方向,可以让线缆贴合机箱侧墙或底板,不会向外凸出。

  • GPU 端:“母反向”,插到显卡的公插(金手指)。
  • 主板 端:“公反向”,插到主板的母槽。

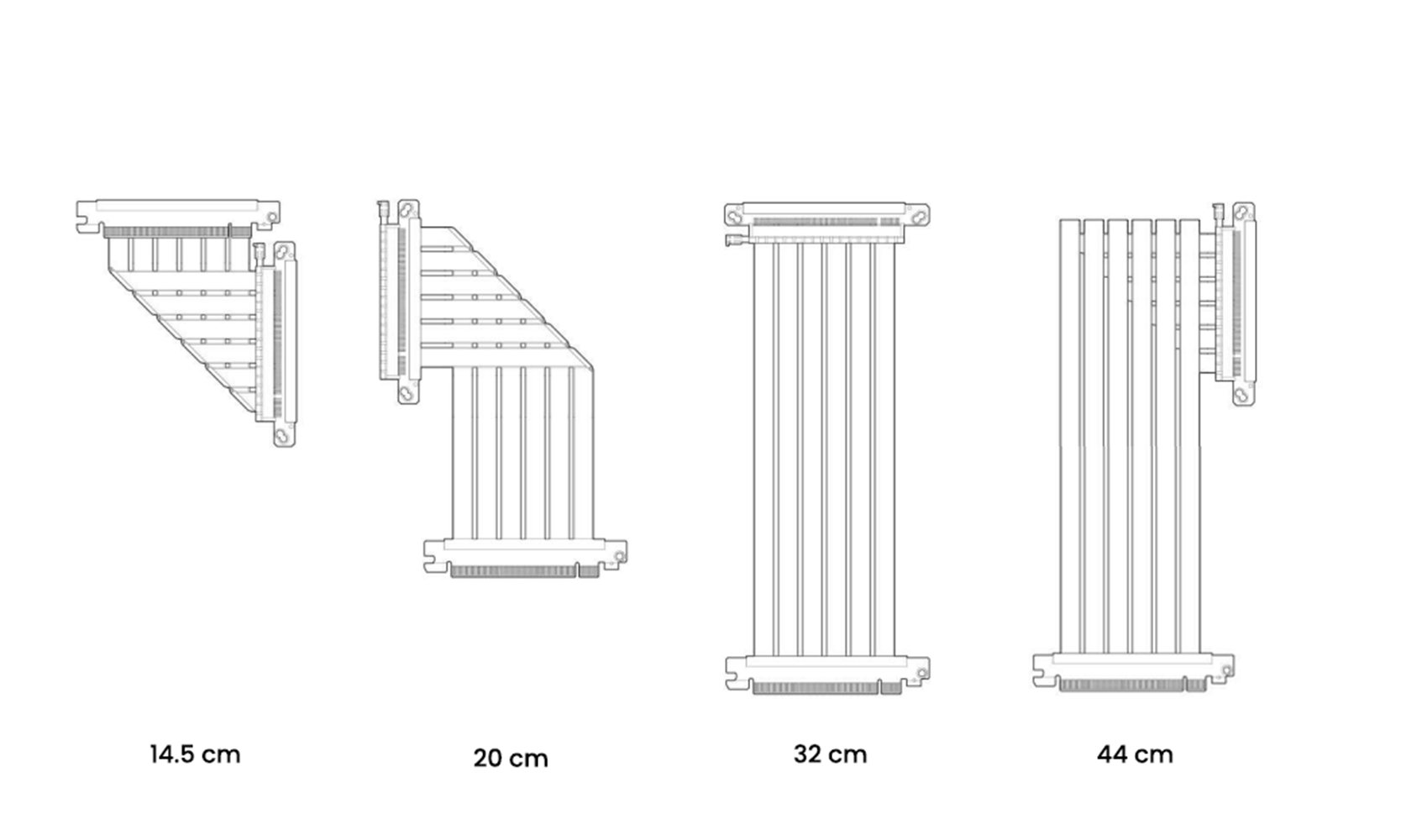

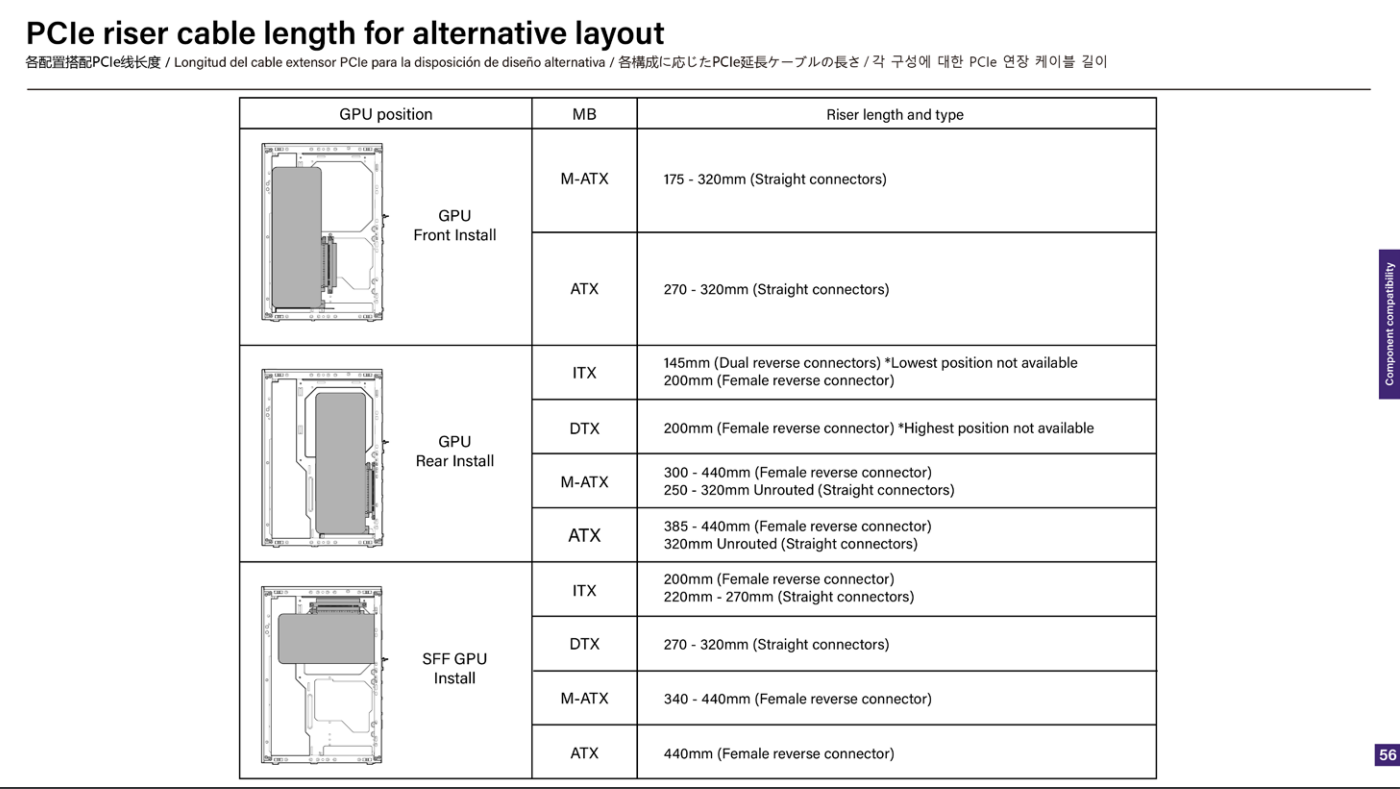

请根据您所使用的主板型号、显卡尺寸以及组装方式,参考下表选择对应长度的显卡延长线,以确保线路既不会过紧,也不会过长纠结。


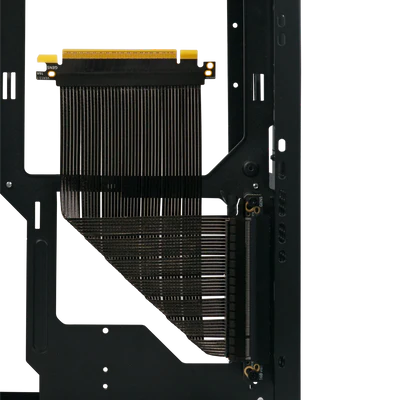

官方线材配置说明 Meshroom S with PCIE

  • 最新批次机箱:标配200mm Female Reverse(预折线)
  • 旧款库存机型:可能配备145mm Dual Reverse(预折线)

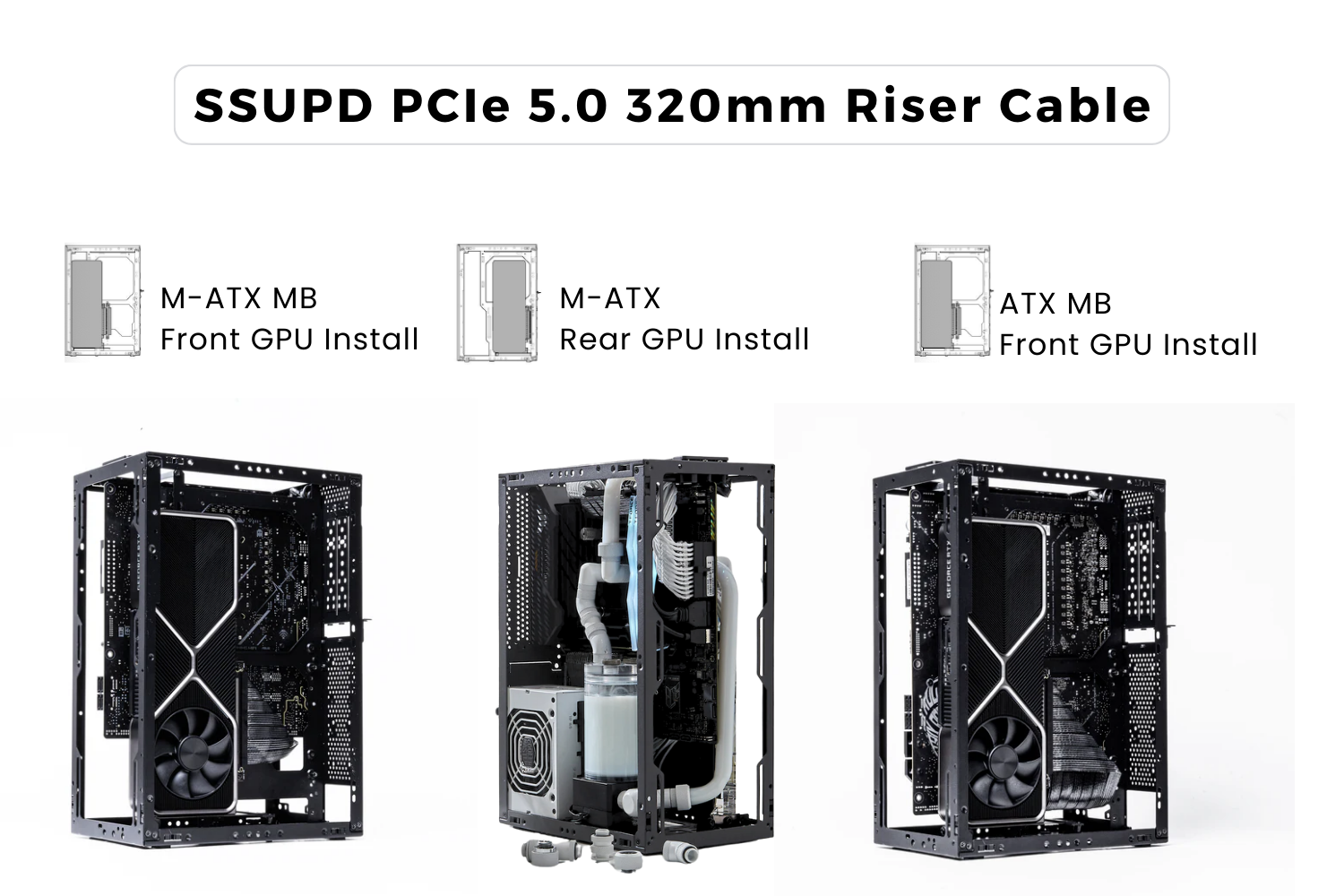

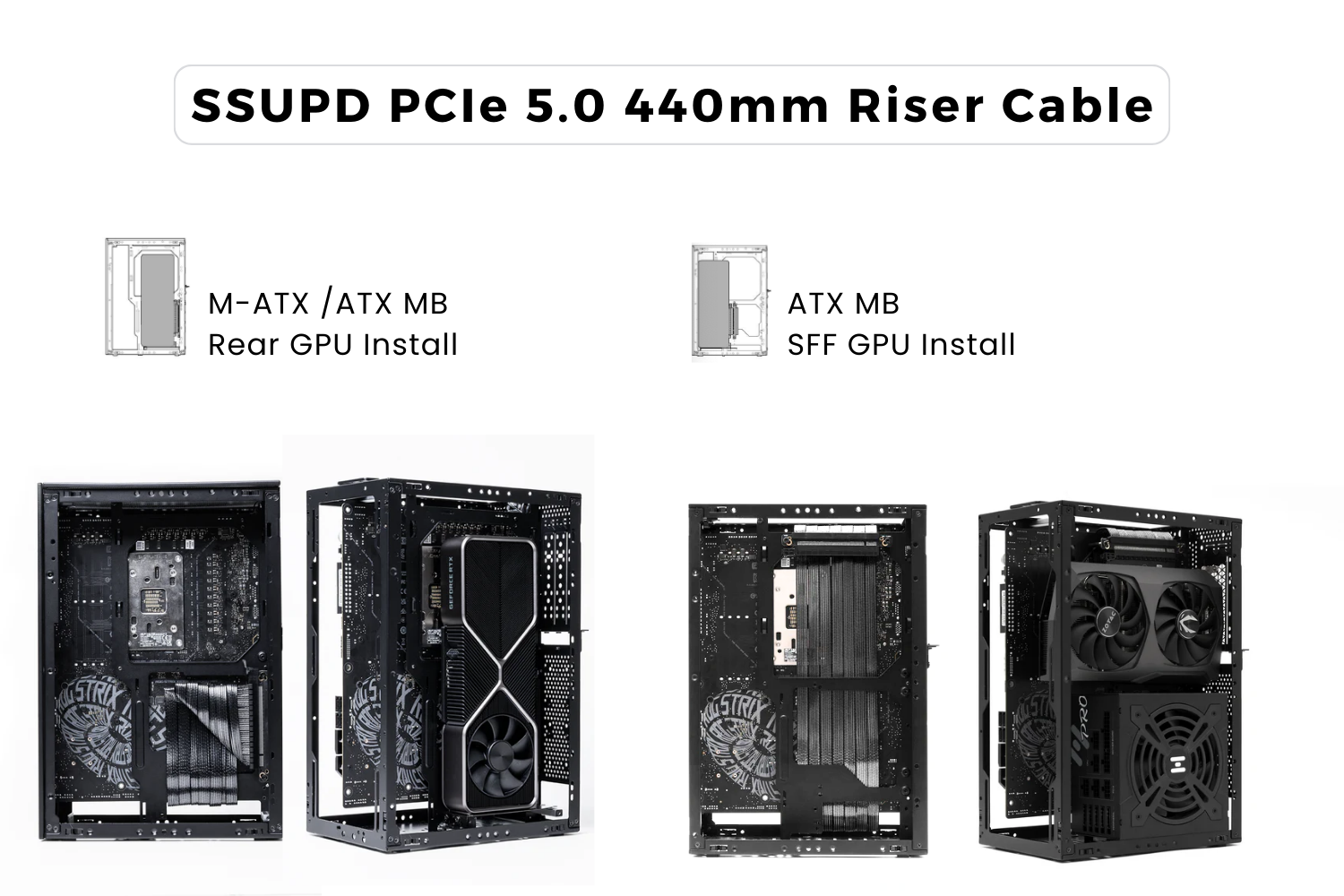

高使用率型号推荐:



具体安装及使用方法,请参考机箱说明书和显卡延长线附带的指南,以获得最佳安装效果。



第三方线材使用警告
自行选购延长线时需注意:

  • 强烈建议选用预折线,自主弯折易导致PCB层间断裂(弯曲半径<30mm时信号损耗增加37%)
  • 避免超过90度的锐角弯折,Gen4/Gen5协议需保持30mm以上弯曲半径
  • 确认线材阻抗标称值以保证高速信号完整性
