SSUPD Xhuttle 星舰机箱风冷/水冷散热兼容性及气流风道详解

修改于 星期天, 六月 29 在 10:57 PM

SSUPD Xhuttle 星舰机箱采用对称且灵活的风道设计,无论用户使用风冷散热器还是水冷散热器,都能获得高效的气流循环,确保核心部件长时间稳定运行。


水冷/风冷兼容性

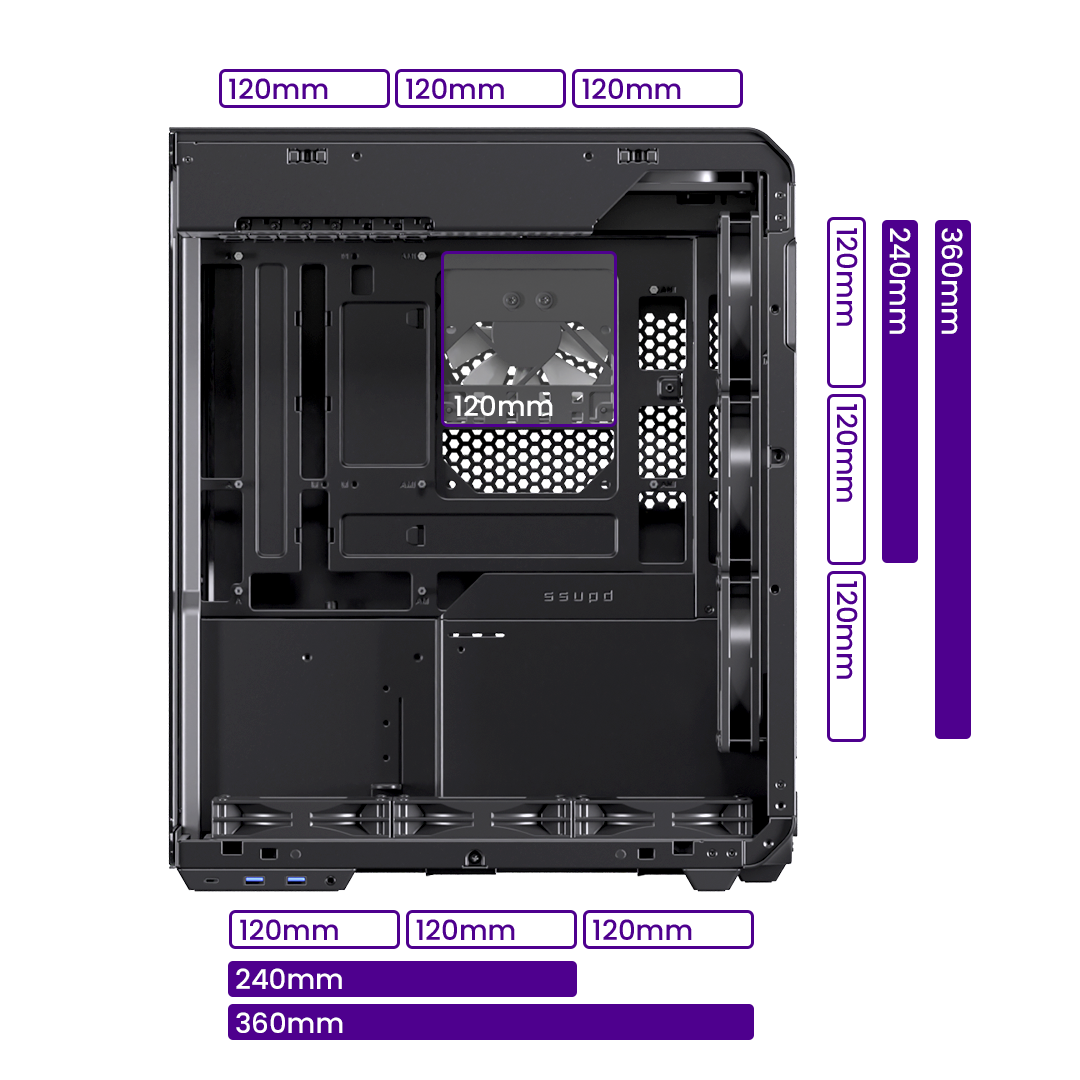

底部可安装最多3个120mm风扇,顶部和后面板各支持最多3个120mm风扇,主板背后还有1个120mm风扇位。水冷散热方面,底板和后板各支持1个240mm或360mm的冷排安装。

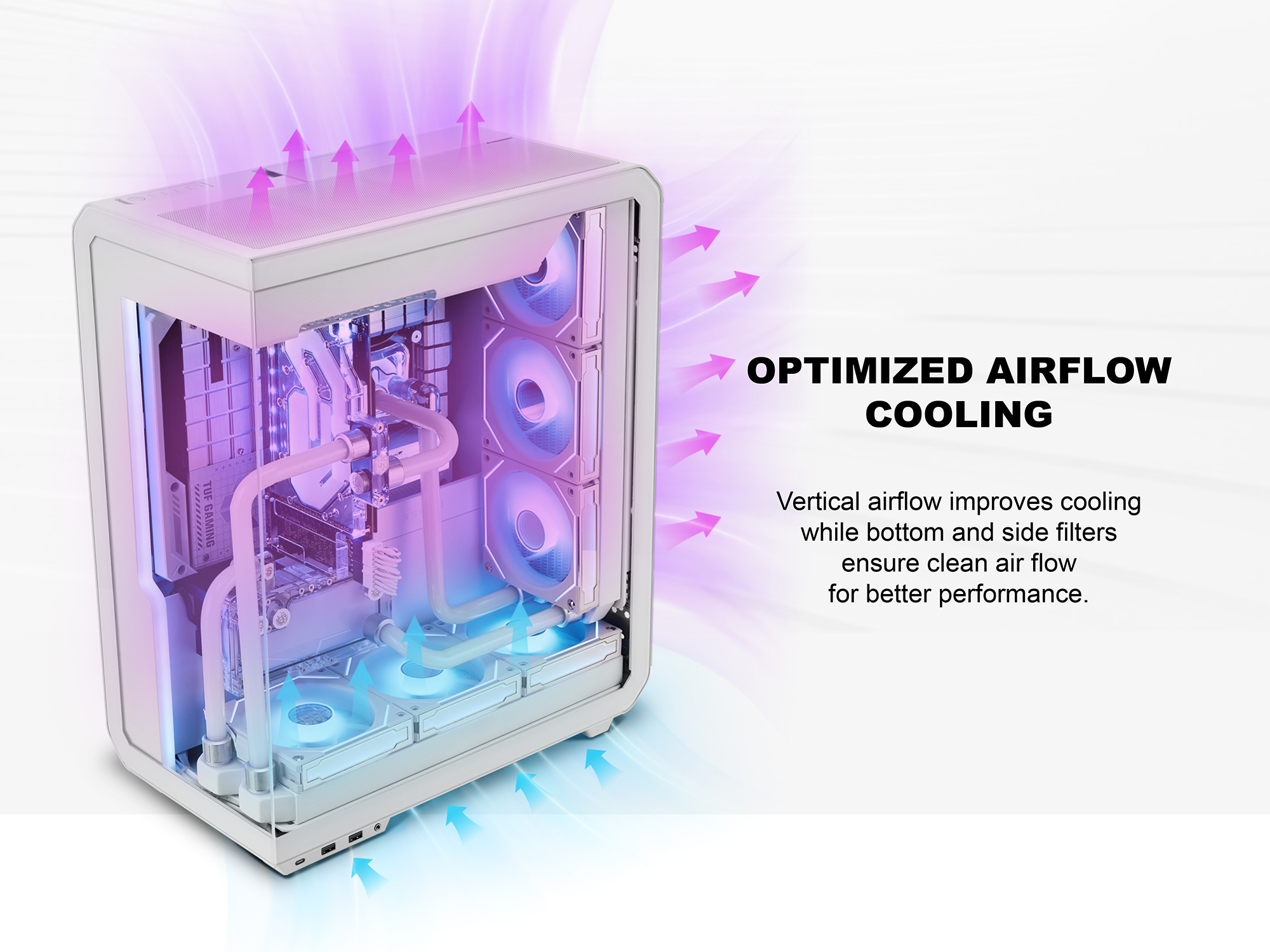

风道参考

  • 底部风扇(3×可拆卸 RGB 反叶扇,进风)

    • 位于机箱底部,吸入冷空气。

    • 标配 3 把可拆卸 RGB 反叶扇,可根据需求自由安装或拆卸,提升定制化体验。

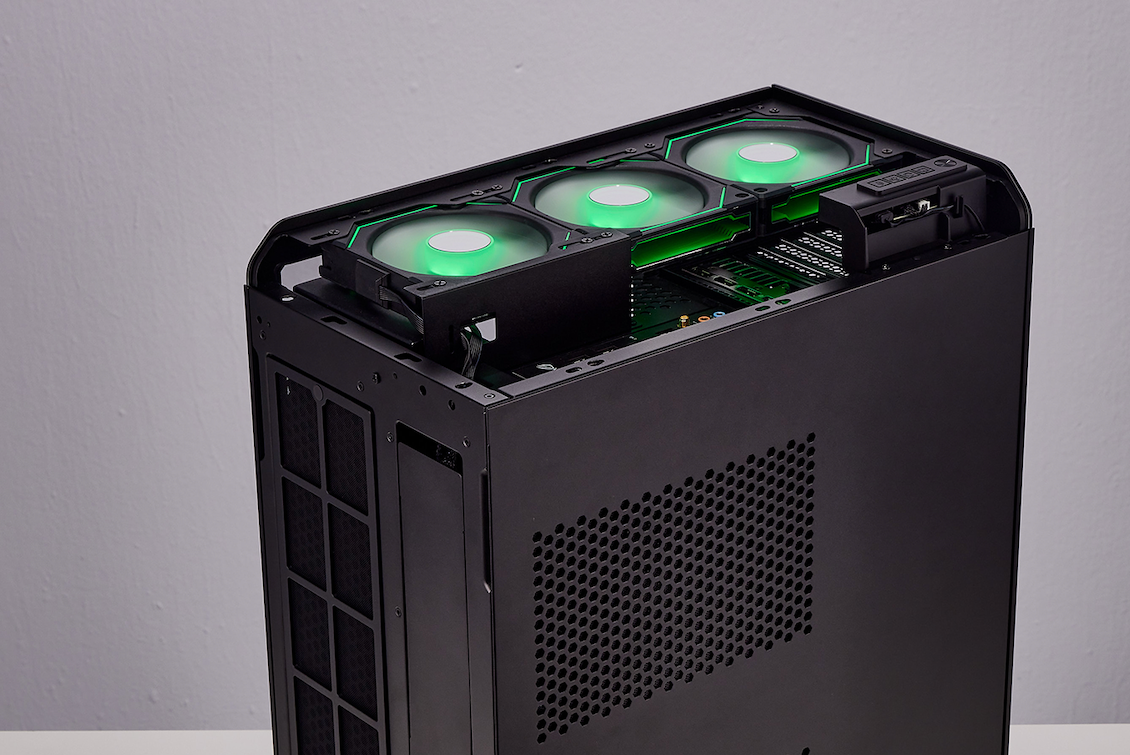

  • 顶部风扇(3×正叶扇,出风)

    • 安装于机箱顶部,负责排出机箱内部的热空气,顺应热空气上升原理。

  • 侧面风扇(3×,可调进/出风)

    • CPU 采用风冷散热:侧面风扇设为进风,形成“3 正叶(顶部)、6 反叶(底部+侧面)”的风流布局。

      • 正压模式(进风量 > 出风量):更干净、少灰尘,适合风冷方案。

    • CPU 采用水冷散热:侧面风扇设为出风(通常水冷排已自带风扇),形成“3 正叶(底部+顶部)、3 反叶(侧面)”的风流布局。

      • 负压模式(出风量 > 进风量):更强散热效率,适合高热负荷的水冷方案。

水冷排“夹汉堡模式”

  • 水冷排也可采用夹汉堡模式(风扇–冷排–风扇夹层安装),进一步提升散热效率。
