Meshroom 全新拓展架一体式 PCB 介绍及安装指南

修改于星期四, 七月 10 在 2:17 PM

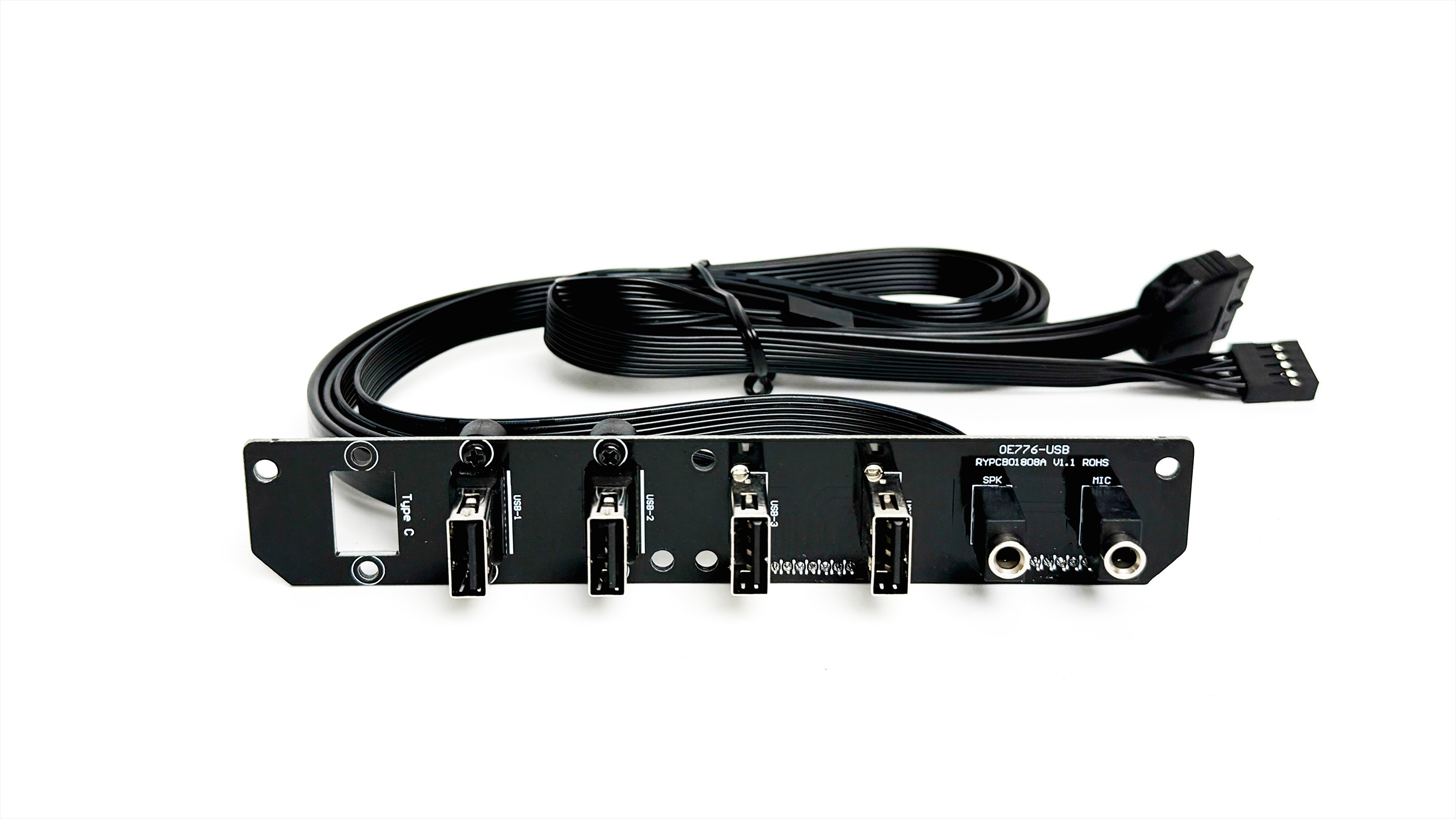

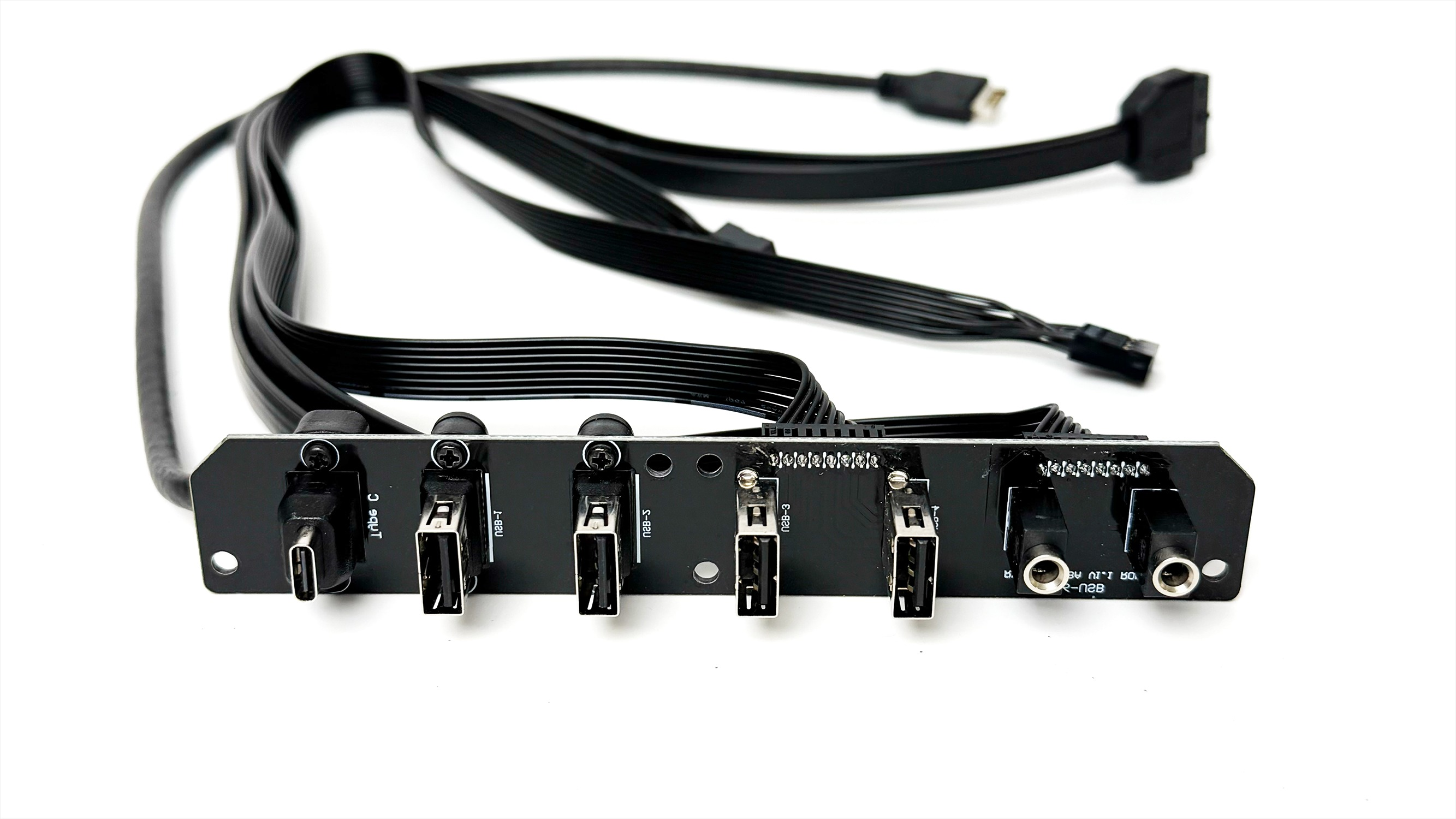

一体加厚 PCB 升级

旧版 Variant A：左右分体 PCB	新版Variant B：一体加厚 PCB（安装孔位一致）

更稳固：一体化加厚设计，减少 PCB 弯曲，显著降低损坏风险。

完美兼容：所有安装孔位保持一致，新旧拓展架及 Meshroom S/D 系列机箱均可通用，互换无障碍。

兼容说明：Variant A&B 版本的Meshroom S 与 D 系列机箱、拓展架及对应网孔面板、玻璃面板，均采用统一尺寸与孔位，完全通用。

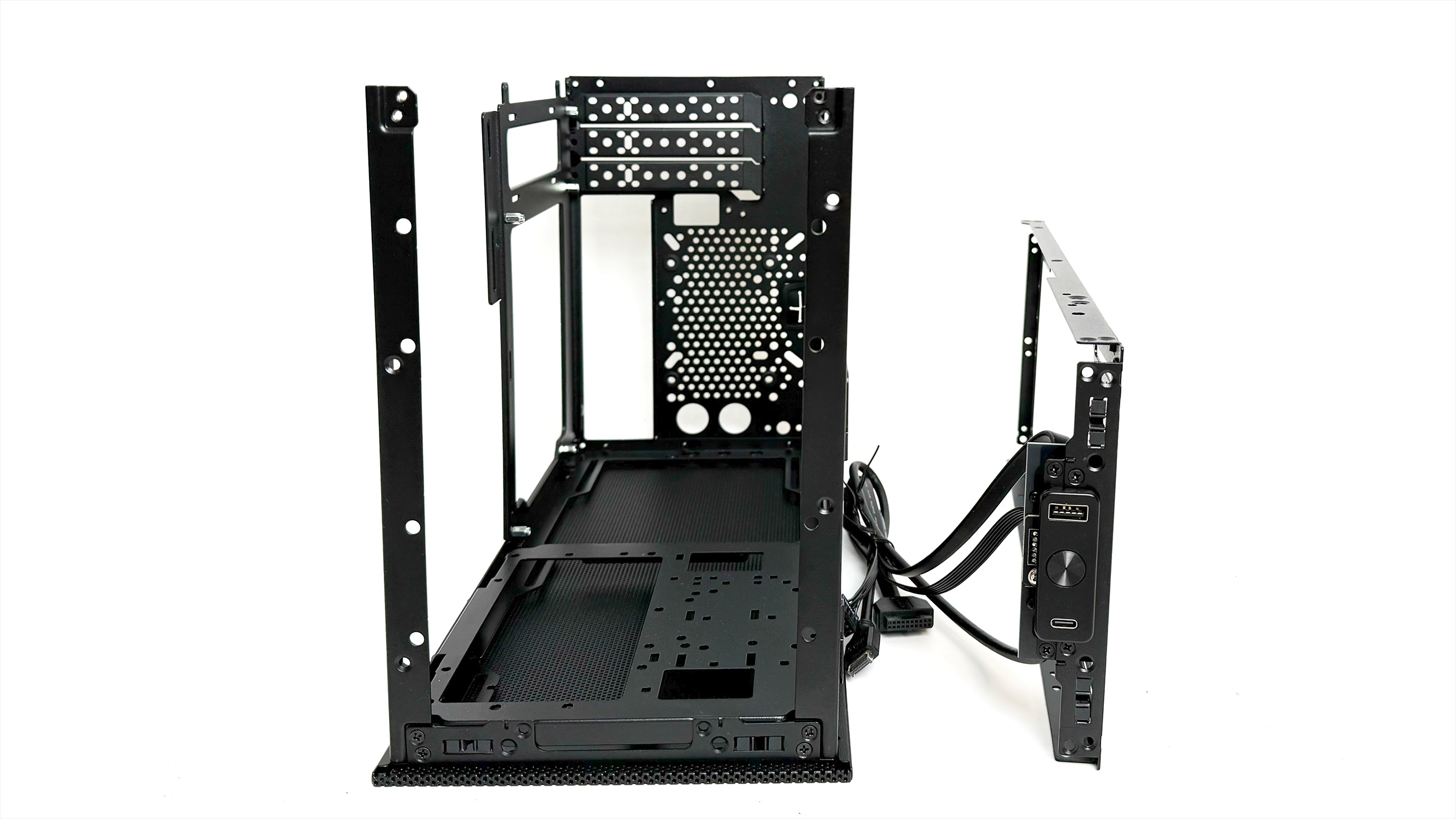

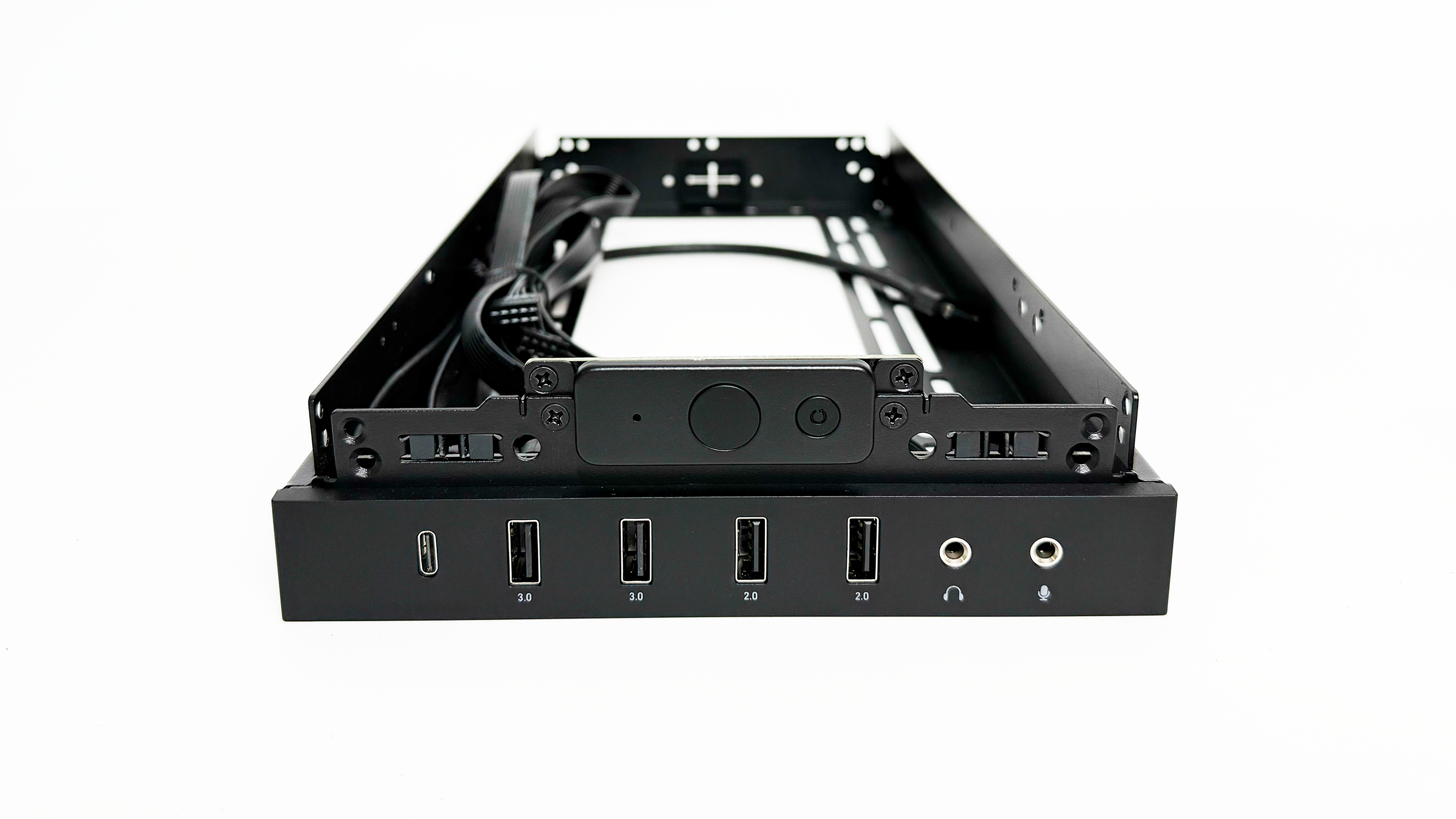

从 Meshroom S/D 机箱拆下带 I/O 模组的外框，保留螺丝。

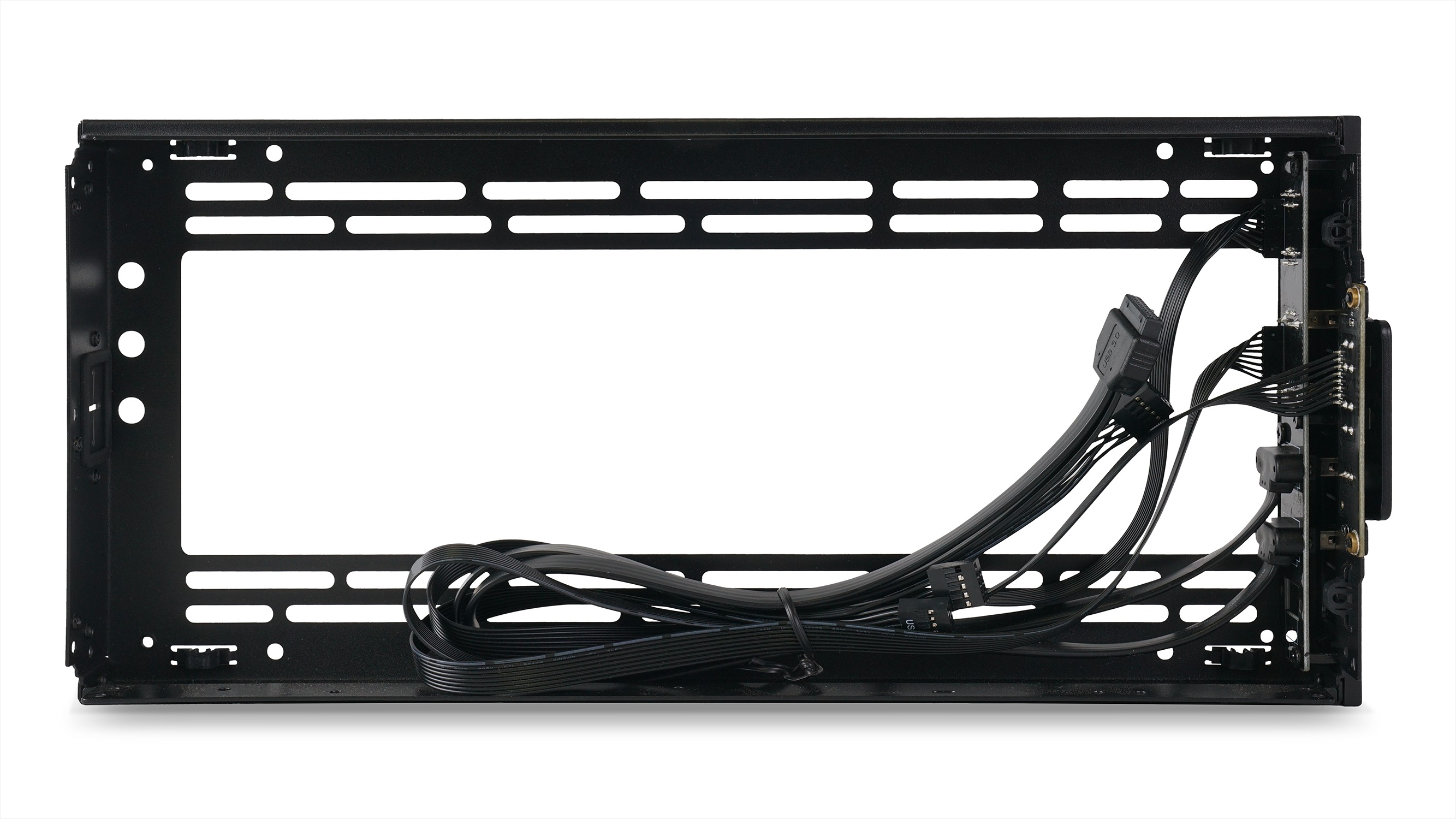

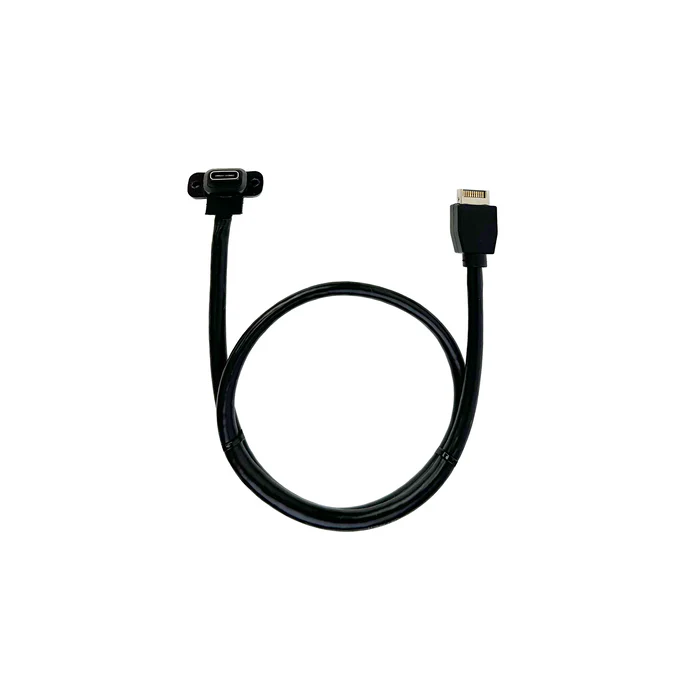

准备好以上已经安装好Type-c线的拓展架。

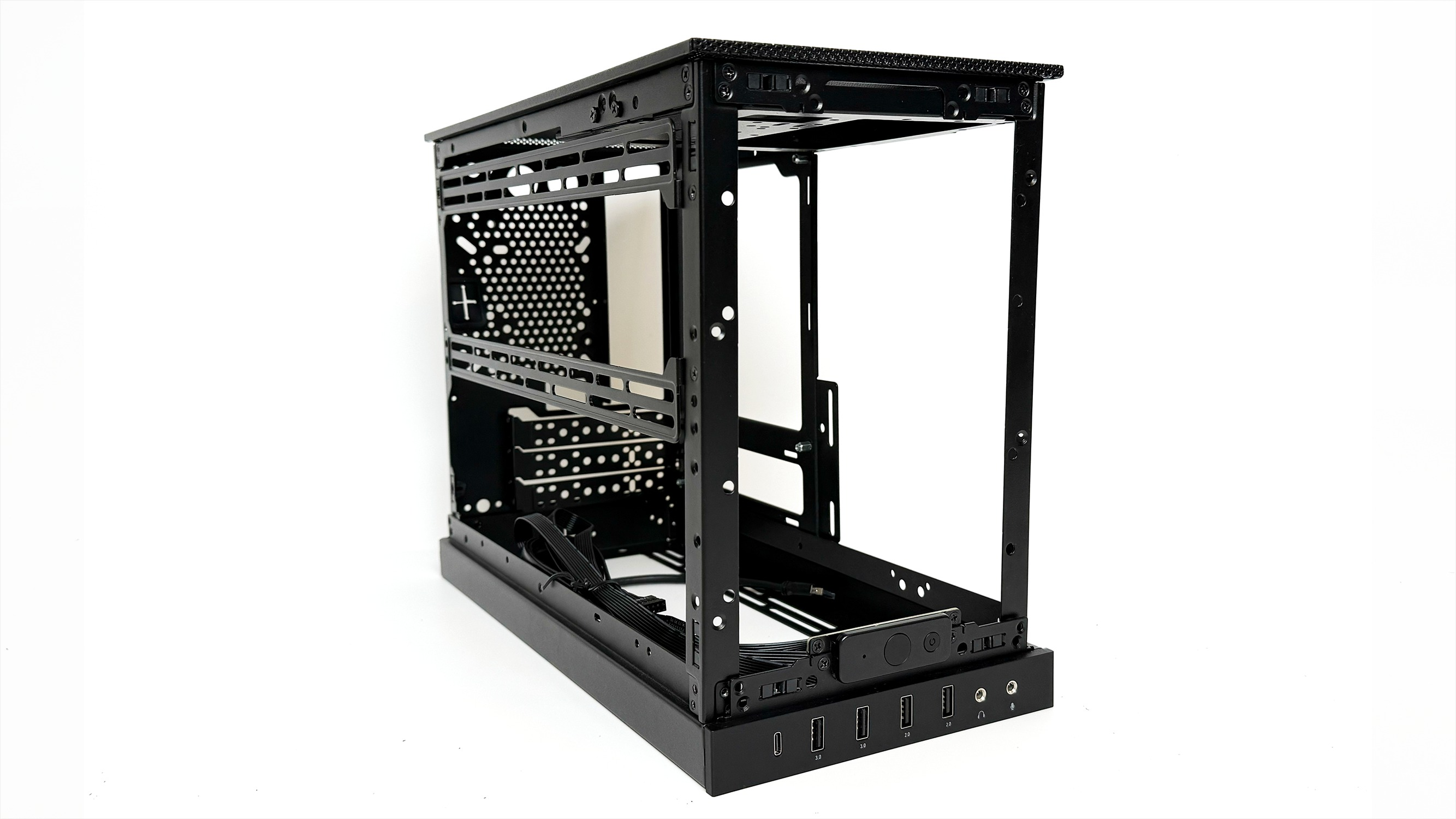

将已安装 Type‑C 的拓展架对齐原框架孔位，用原螺丝固定。

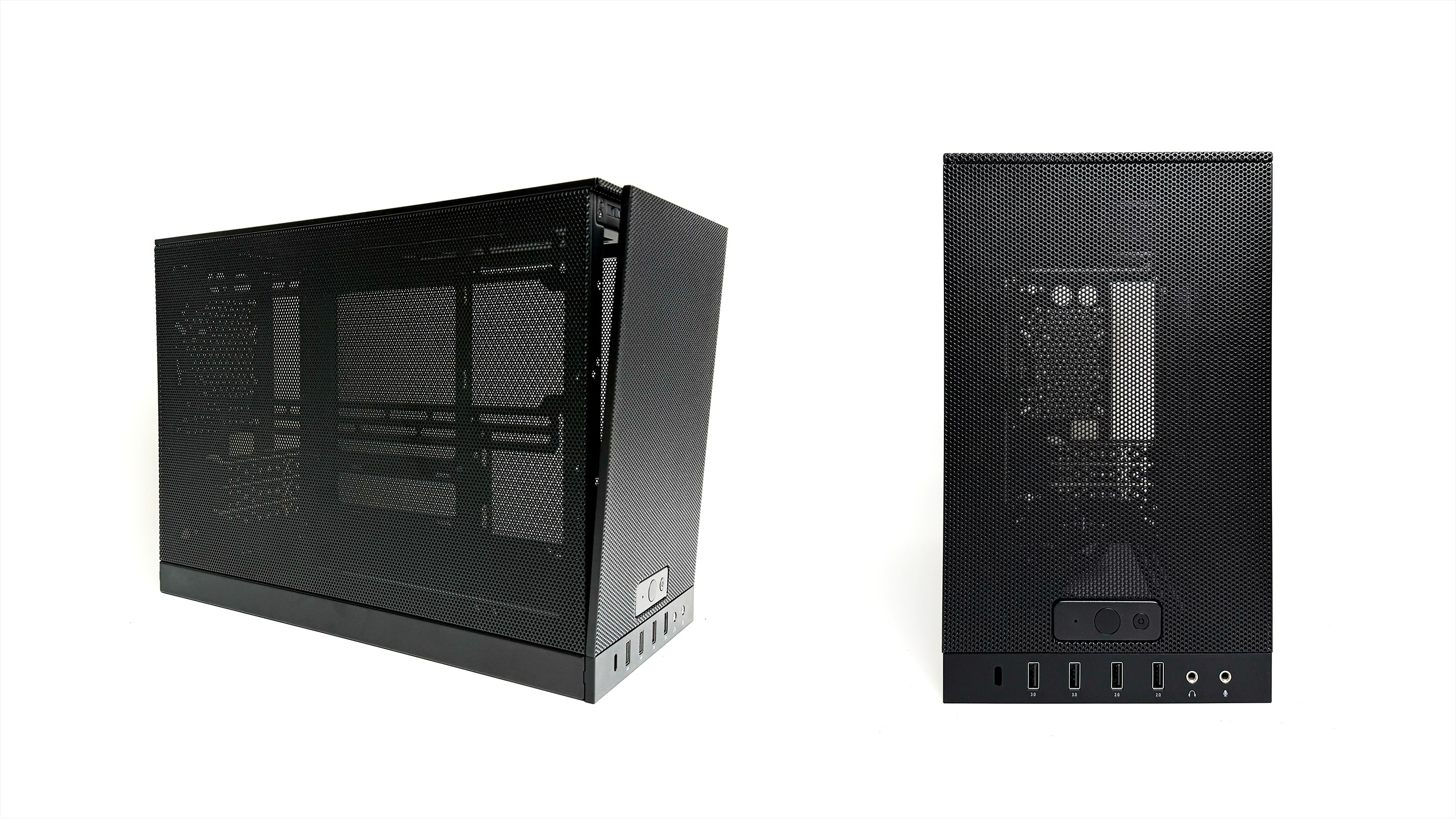

复位机箱前面板，I/O 开孔与拓展架完美契合，确保接口对齐。

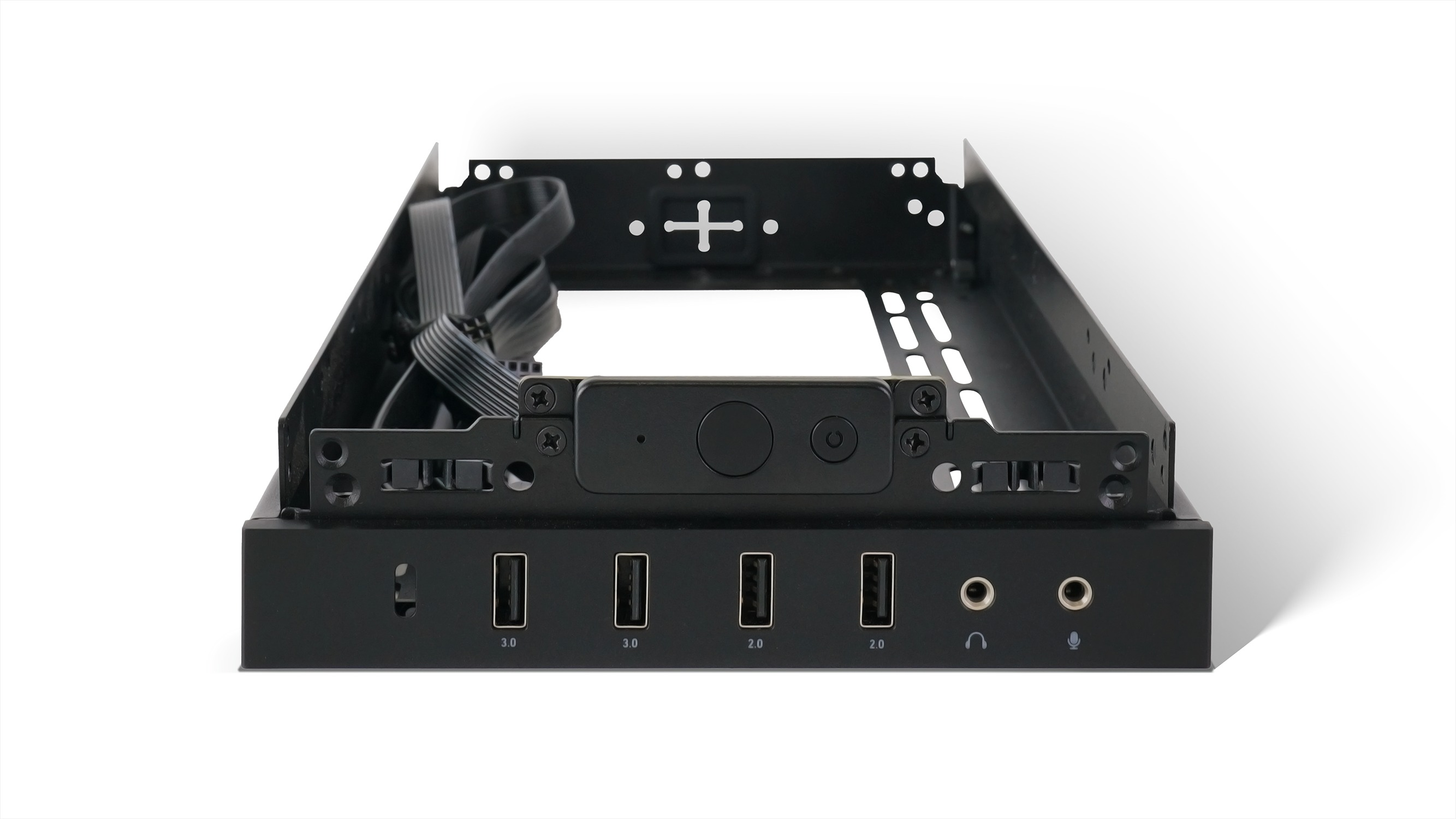

拓展架 Variant A（旧版）：如旧版/Variant A 拓展架对应的 PCB 损坏，若库存充足，可更换旧版组件；若库存不足，则升级为新版 Variant B PCB。
拓展架 Variant B（新版）：提供新版 PCB 组件更换服务，保障一致体验
备注： 所有Meshroom系列拓展架自出厂日起享受 1 年质保，I/O 模组更换服务适用于保固内。

拆卸：从机箱电源 I/O 模组拆下 Type‑C 数据线。

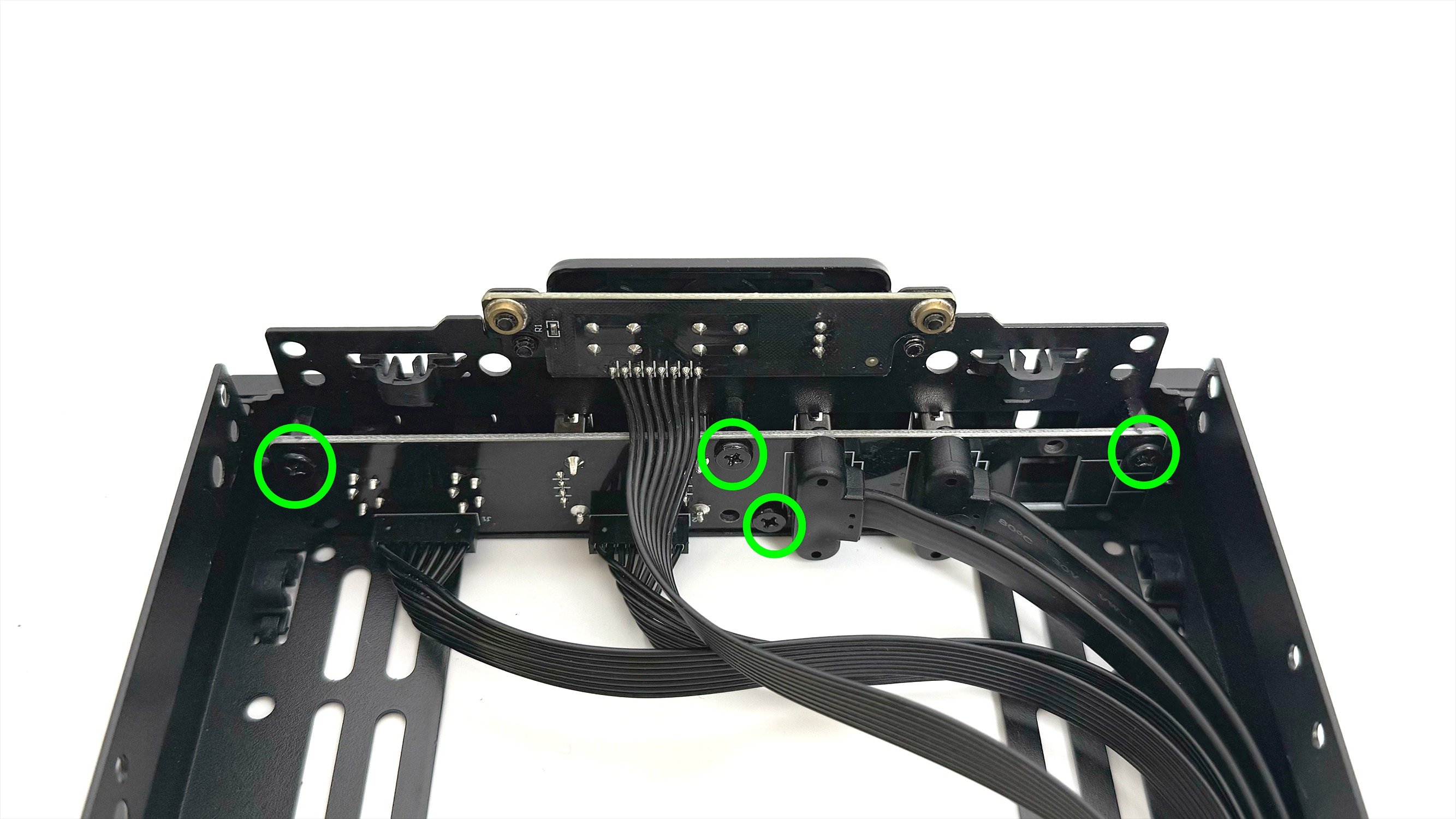

移除：卸下拓展架整体 PCB（4 颗螺丝）
安装：将 Type‑C 数据线插入 PCB 预留空位
固定：将 PCB 组件对准拓展架孔位，使用原螺丝复位并拧紧。
