一、硬件兼容与保修提示
分体式水冷改装显卡或机箱可能会导致厂商失去保修资格,装机前务必咨询显卡厂商的 RMA 售后政策。
请选择品牌保障明确、保修友好的水冷配件;不当维护或安装错误导致的漏液风险需自行承担。
二、配件选型
Meshroom s 兼容双冷排配置,但是由于此时已经最大化利用机箱内空间,意味着此时的主板兼容和显卡兼容会受到一定程度的影响。
主板:仅支持 ITX 和 DTX(ATX/mATX 主板无法兼容前置冷排位)
电源:限 SFX 或 SFX‑L(标准 ATX 电源不适用)
显卡水冷头:可使用高规格显卡,但是需要进行客制化改装(水冷卡需要客户自行选择合适的品牌);确认水冷头与显卡接口及尺寸匹配;不同厂商型号尺寸各异
水泵:需要注意下文的固定孔位,优选小巧型号;线材宜选柔软定制线(硅胶或编织材质)
冷排及风扇厚度:需视显卡厚度具体而定
三、安装流程
第一步,调整中框至 4 槽显卡模式
在安装主板前,先需要调整机箱中框位置至4槽显卡模式,具体步骤如下图:

1、拆下中框支持柱并移动后置io挡板条,将中框调整到4槽显卡模式。
2、移动显卡固定支架至最靠内位置,将外部的大部分空间留给显卡冷排。
第二步,安装主板及排线,SFX电源部分硬件

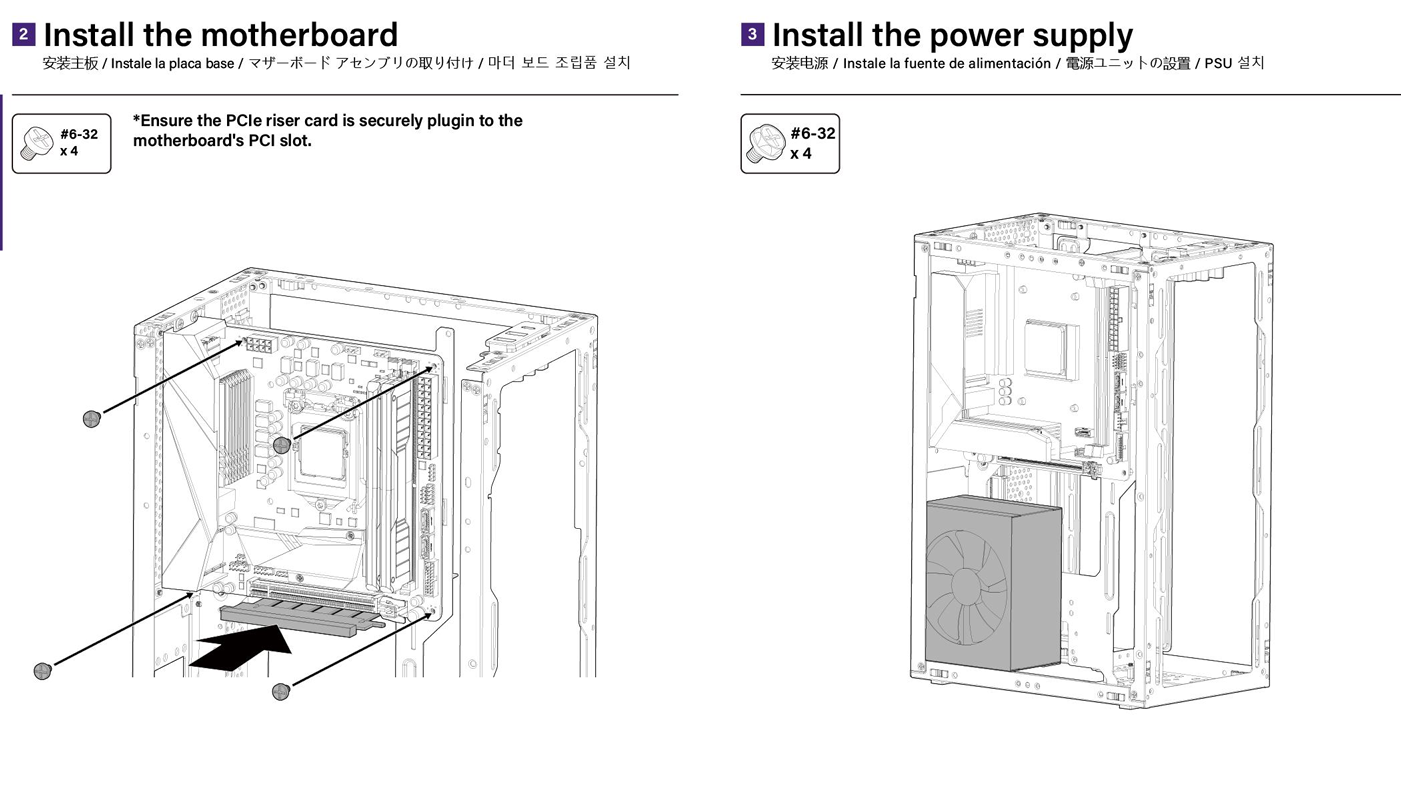

- 固定主板四颗螺丝,同时准备好显卡延长线和固定SFX电源。此时可以使用标准itx或者Dtx主板(华硕ROG-Crosshair VIII Impact)。
- 安装CPU水冷头
- 固定SFX电源,由于此时空间限制,电源限制为SFX电源

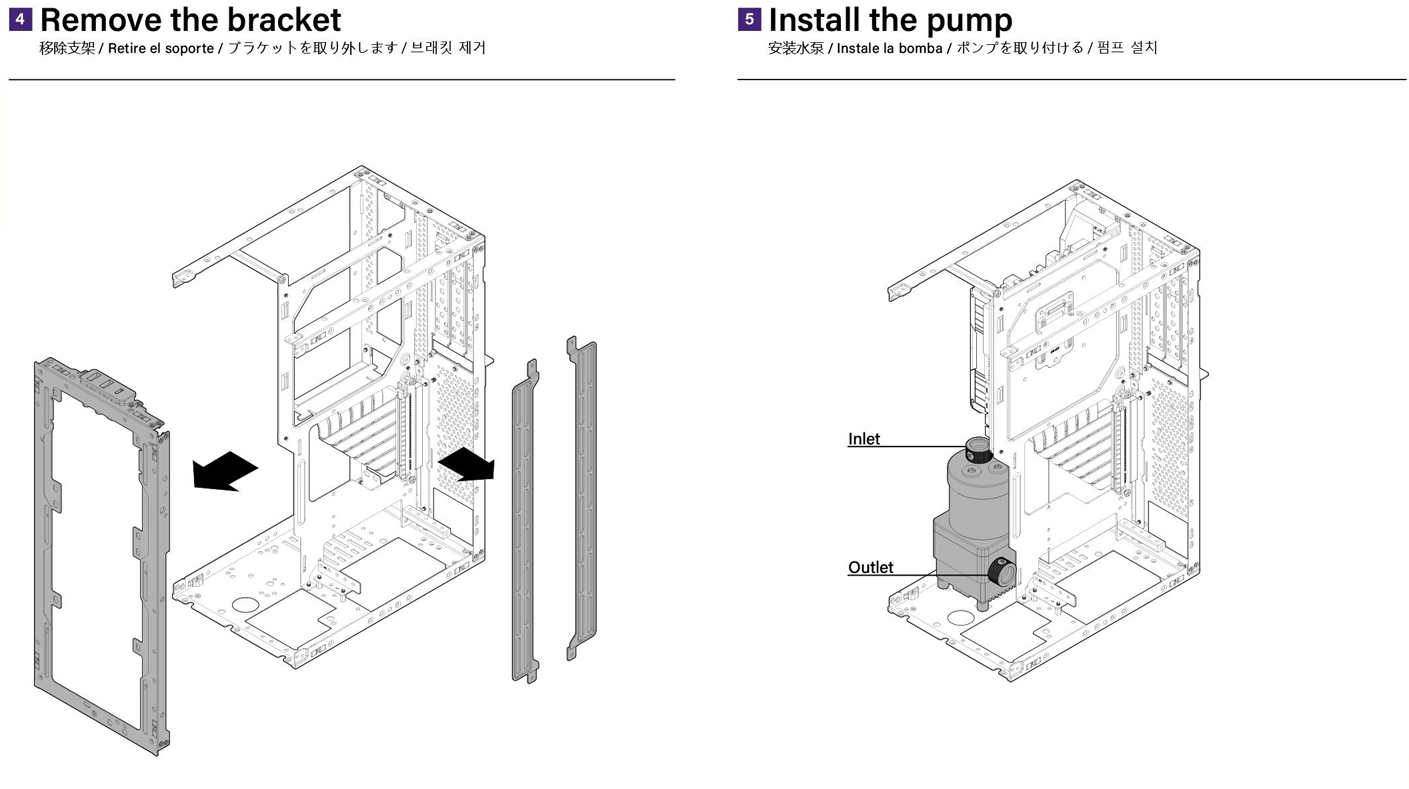

第三步,安装水泵
移除机箱前部支架以便于后续安装,同时移除侧边支架以便于后期安装水冷排。

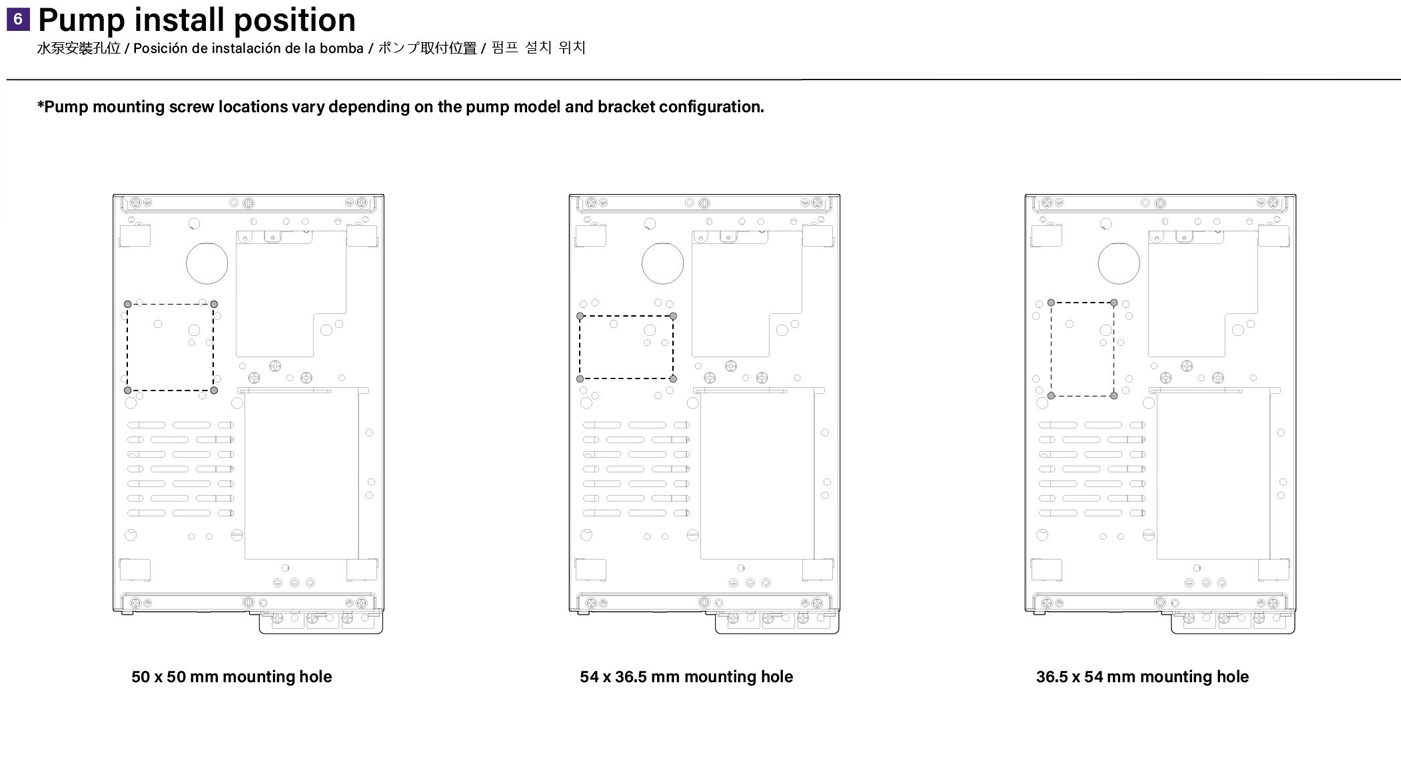

注意水泵的安装孔位,需要根据孔位来选择水泵的安装位置。此时需要考虑好水泵的大小以及电源线材的选择,鉴于空间局促更建议选择定制线材,材质选择硅胶线或者编织线等较软的线材。

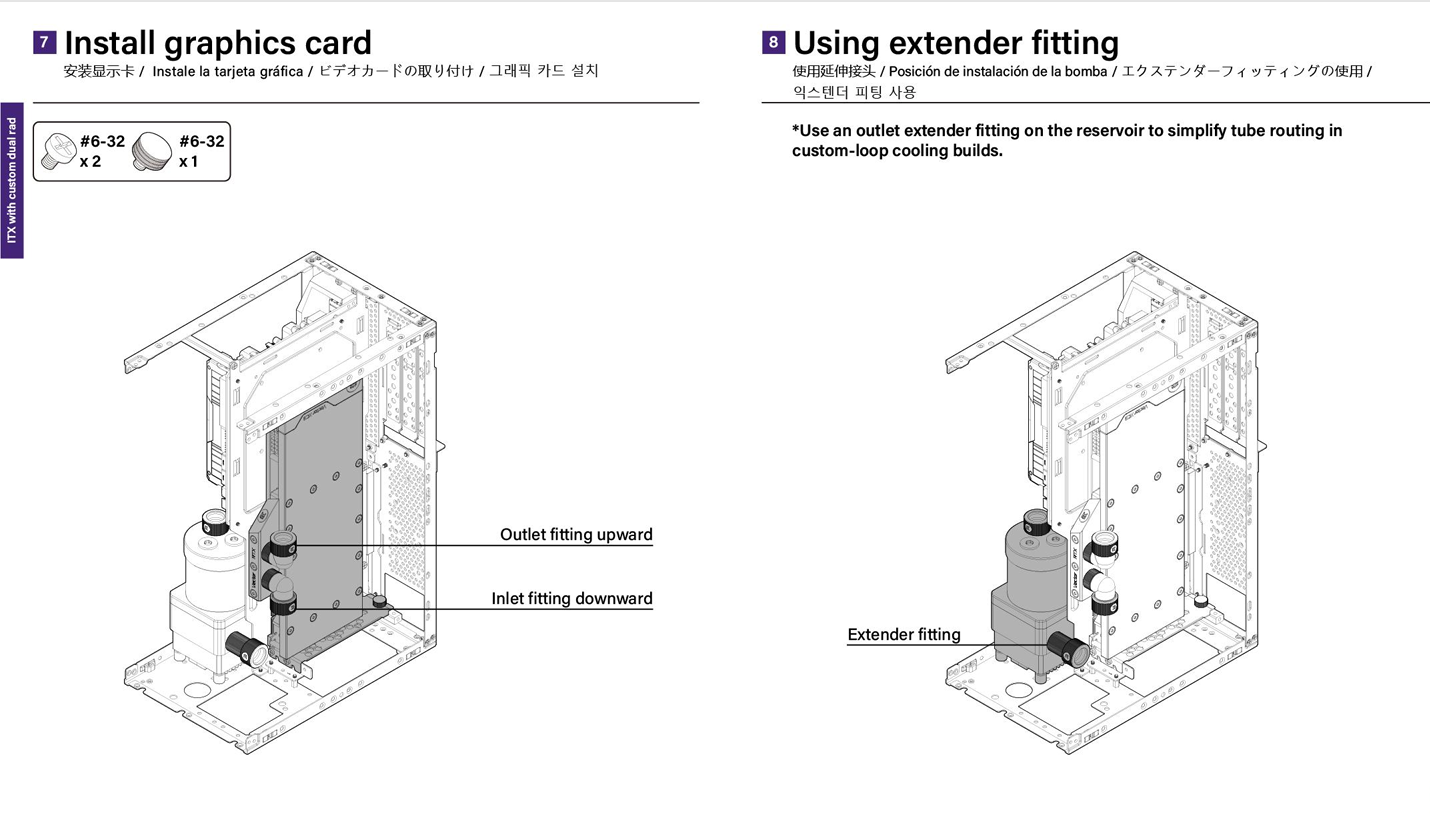

第四步,显卡安装及水道板的选择
安装改装好的显卡,同时先将显卡水管和水泵相连接,此处需要根据您的水泵出水口和显卡的进水口来选择具体的延长接头。

此时需要针对显卡进行自行改装,用户需自行查找市面上市面上是否有可供使用的成熟的客制化案例,同时改装显卡存在的保修问题及后续存在的使用危险需用户自行承担。
对此我们提供了两种思路来改造显卡水道板
如下图:

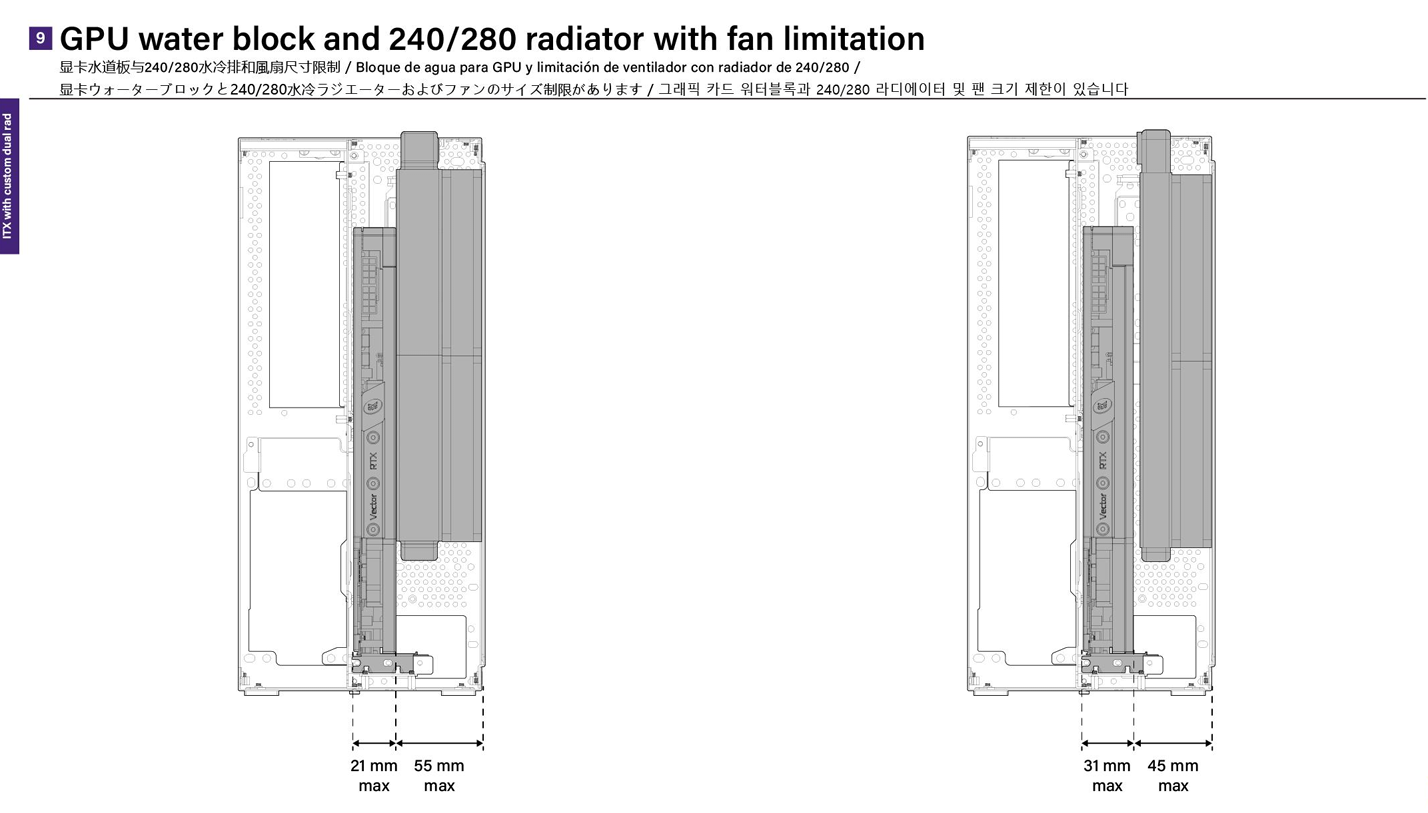

1、推荐使用标准27mm厚水冷排搭配25mm厚标准尺寸风扇(可接受的冷排加风扇的总厚度在55mm内),此时显卡厚度需控制在21mm内;
2、推荐使用17mm厚水冷排搭配25mm厚标准尺寸风扇(可接受的冷排加风扇的总厚度在45mm内),此时显卡厚度需控制在31mm内。

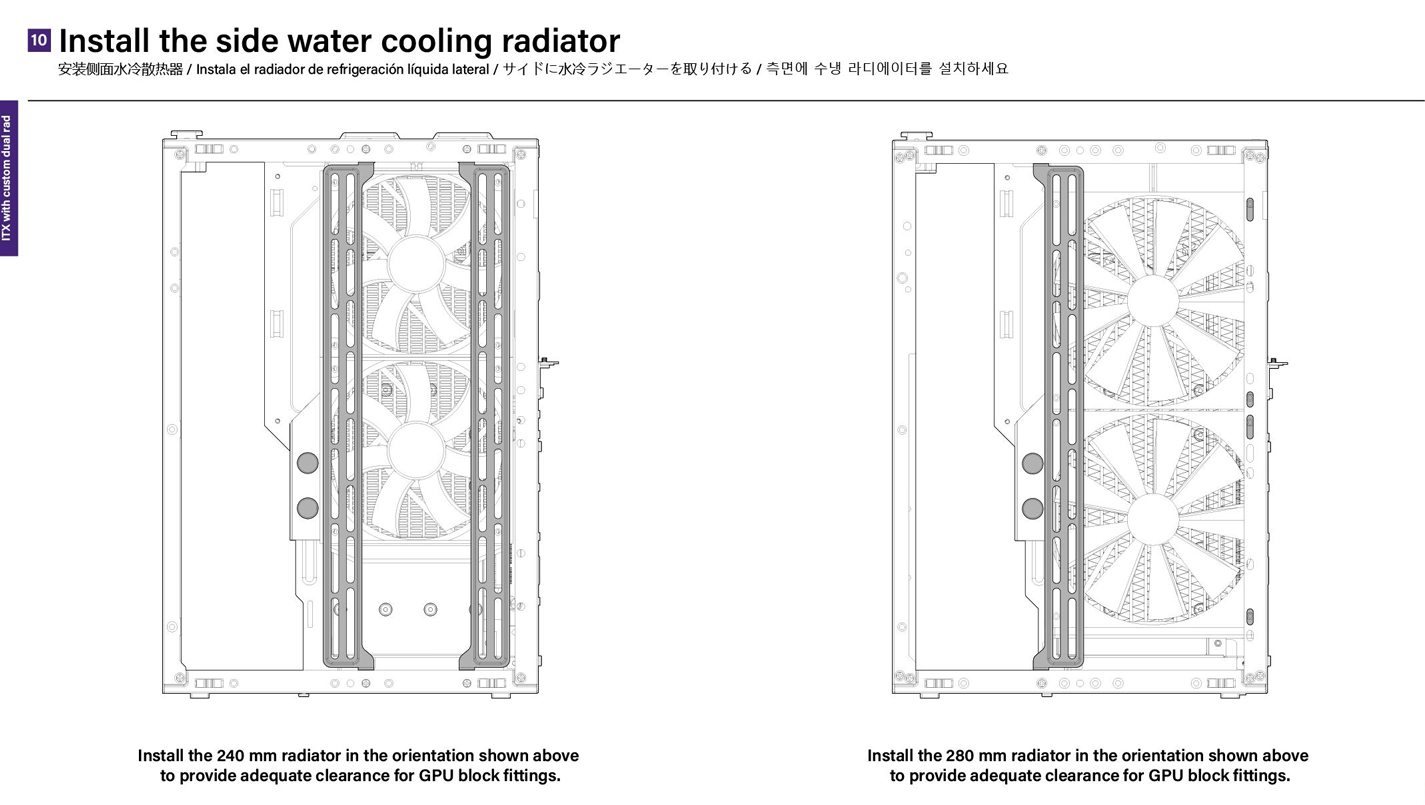

第五步,侧面冷排安装方式
可选择240mm或者280mm水冷排,固定方式需要视情况而定,依照管道的长度和材质差异调整位置,以便更好的布置管道,使用软管的方案可以最后固定冷排,选择硬管方案的需要提前布置螺丝孔位和支架挡位以便于后续安装。
方法一、使用两条侧面水冷支架进行固定;
方法二、使用1条支架和侧板的螺丝孔位进行固定;
具体可参考下图:

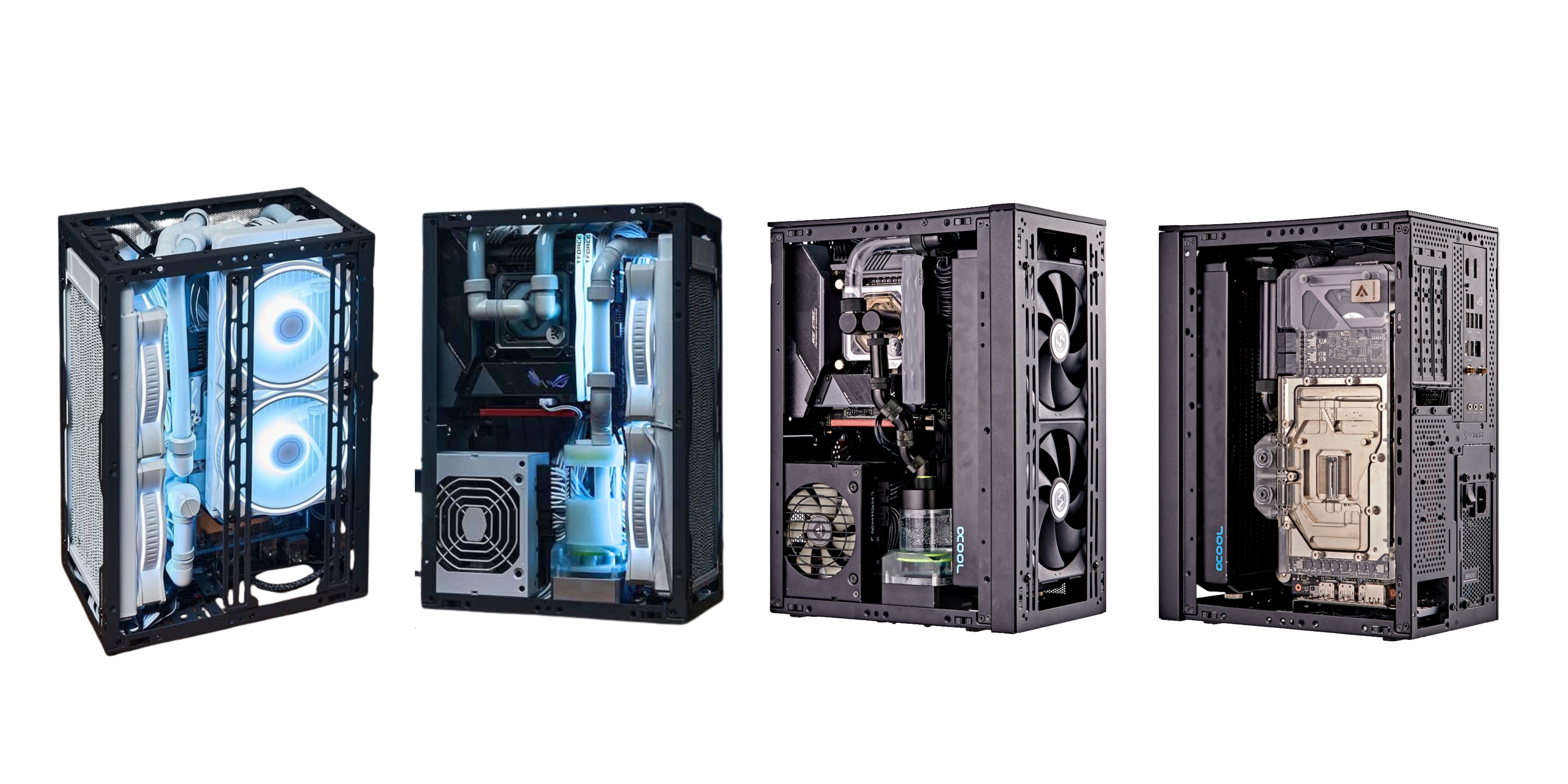

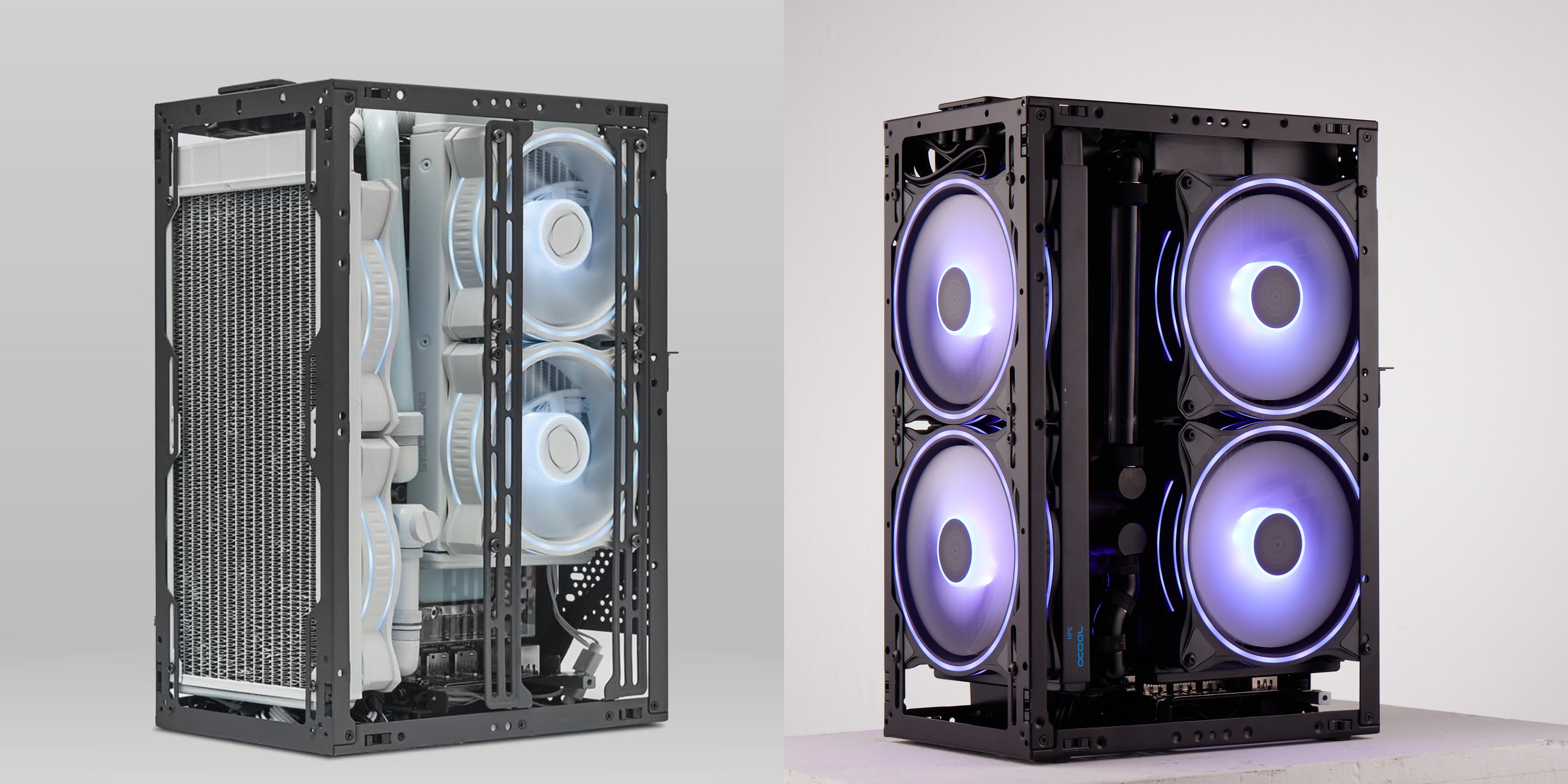

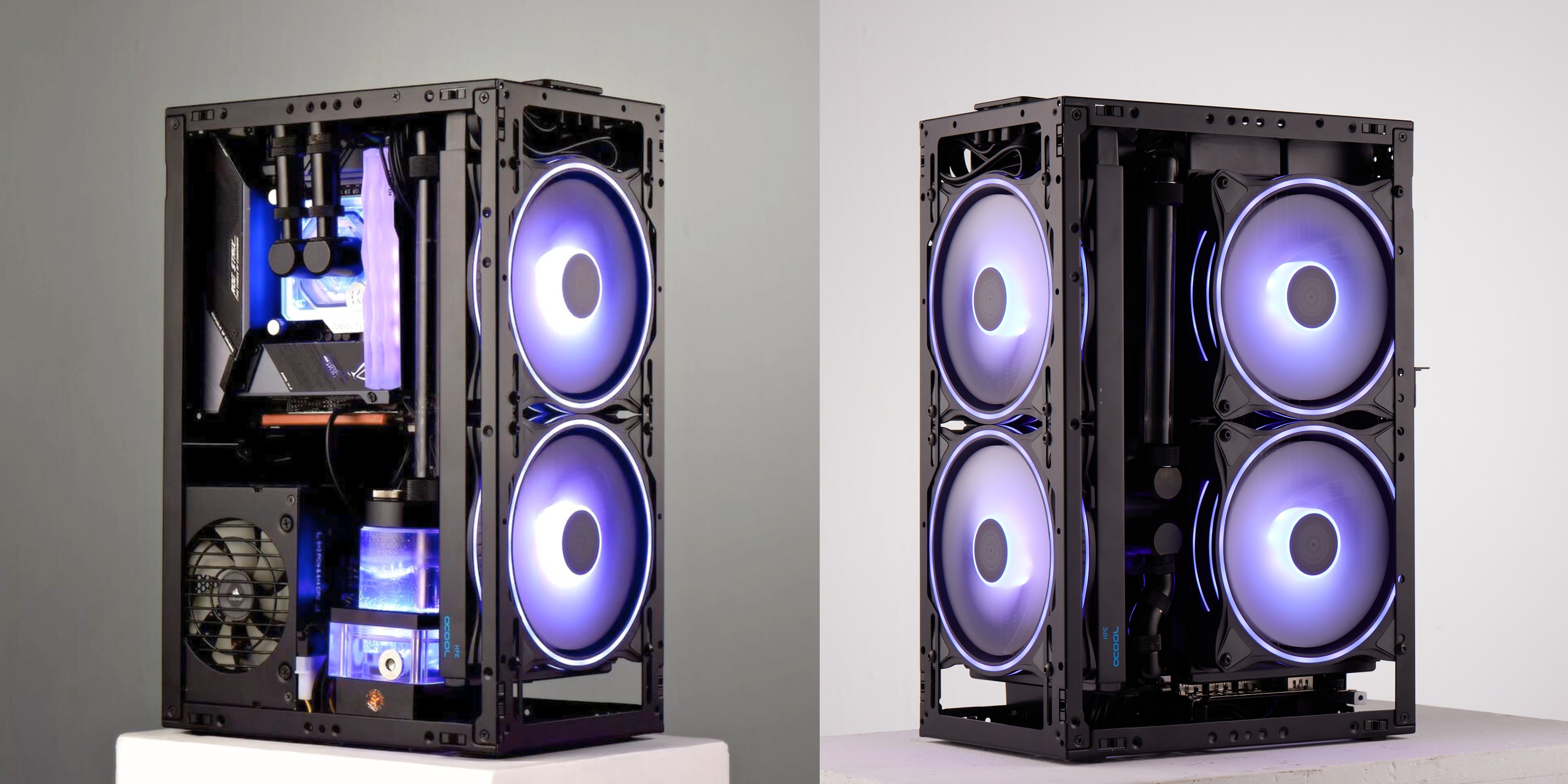

装机实例:

第六步,正面CPU水冷排安装及注意事项

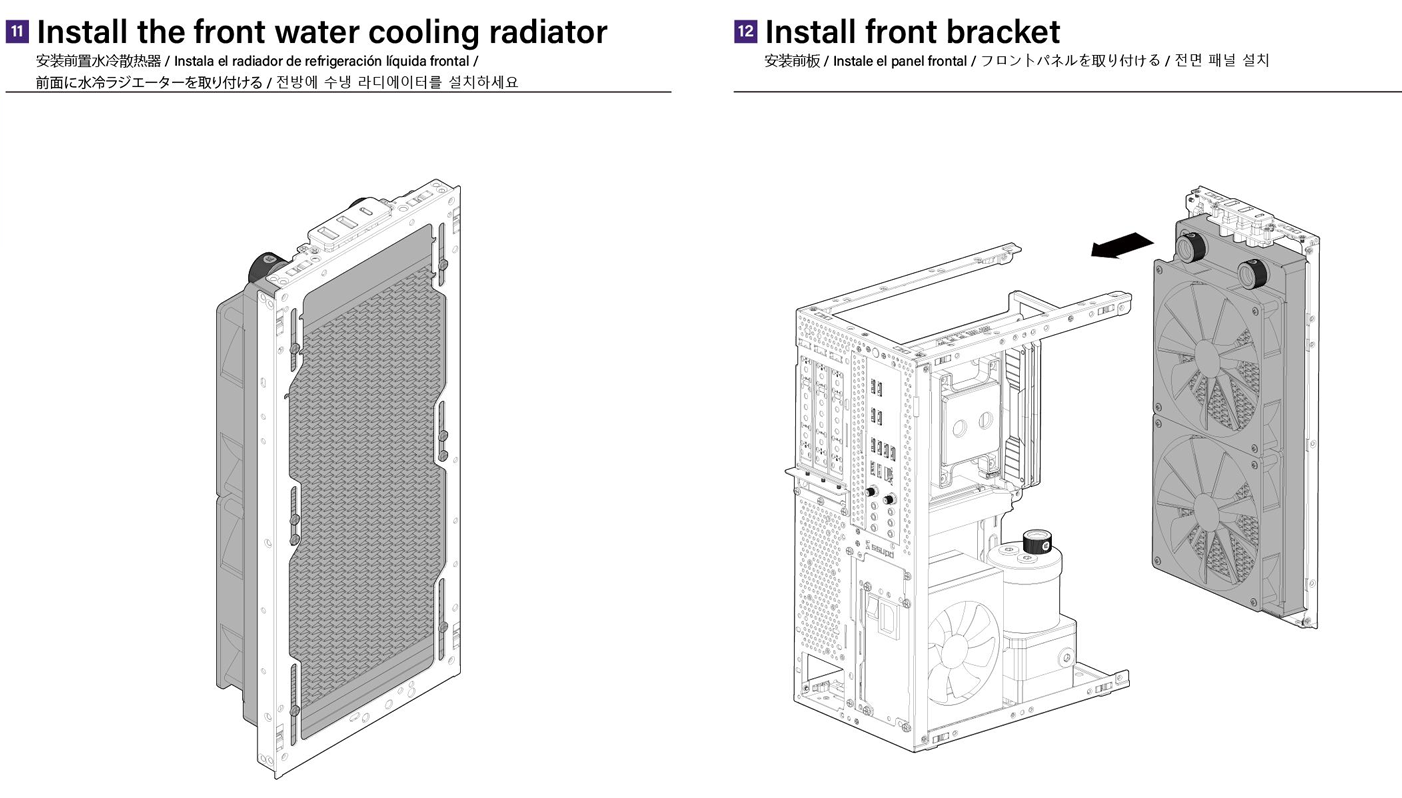

正面水冷排兼容280/240水冷,建议您先将冷排安装在支架上再将支架和机箱组合起来。此时需要注意水冷管的布置,由于机箱底部空间需要留给水泵,因此水冷管接口需要布置在上方,同时留出位置以便于后续管道走向。

四、温馨提示
双冷排在 SFF 机箱中增益有限,务必衡量利弊。
动手装机是 DIY 的乐趣所在,请务必提前规划并享受过程。
