Meshroom S V2：ATX 主板 + 4 槽显卡配置兼容说明

问题概述

当使用标准ATX 或 M-ATX 主板 搭配 4 槽厚度显卡 时，Meshroom S V2 的 主板前部空间将被完全占用，这会导致前方 无法安装电源（PSU）。

为了解决这一配置冲突，建议您参考以下方案：

• 安装 Meshroom 延伸架 / 扩展支架
• 将 SFX 或 SFX-L 电源 移动至机箱后部的电源安装位
• 散热限制提醒：此配置下 仅支持安装 120mm 的一体式水冷（AIO），不支持 240mm 或更大尺寸的冷排

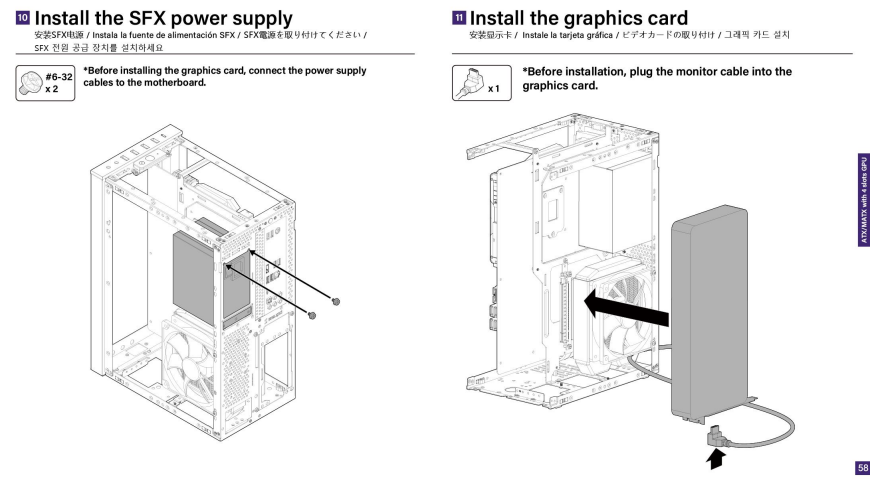

更详细的组装说明请参阅 高级说明书第 P50–60 页：https://cdn.shopify.com/s/files/1/0504/5652/7032/files/Meshroom_S_V2_Advance_Manual_Variant_B.pdf?v=1753032077

显卡宽度与水冷兼容性

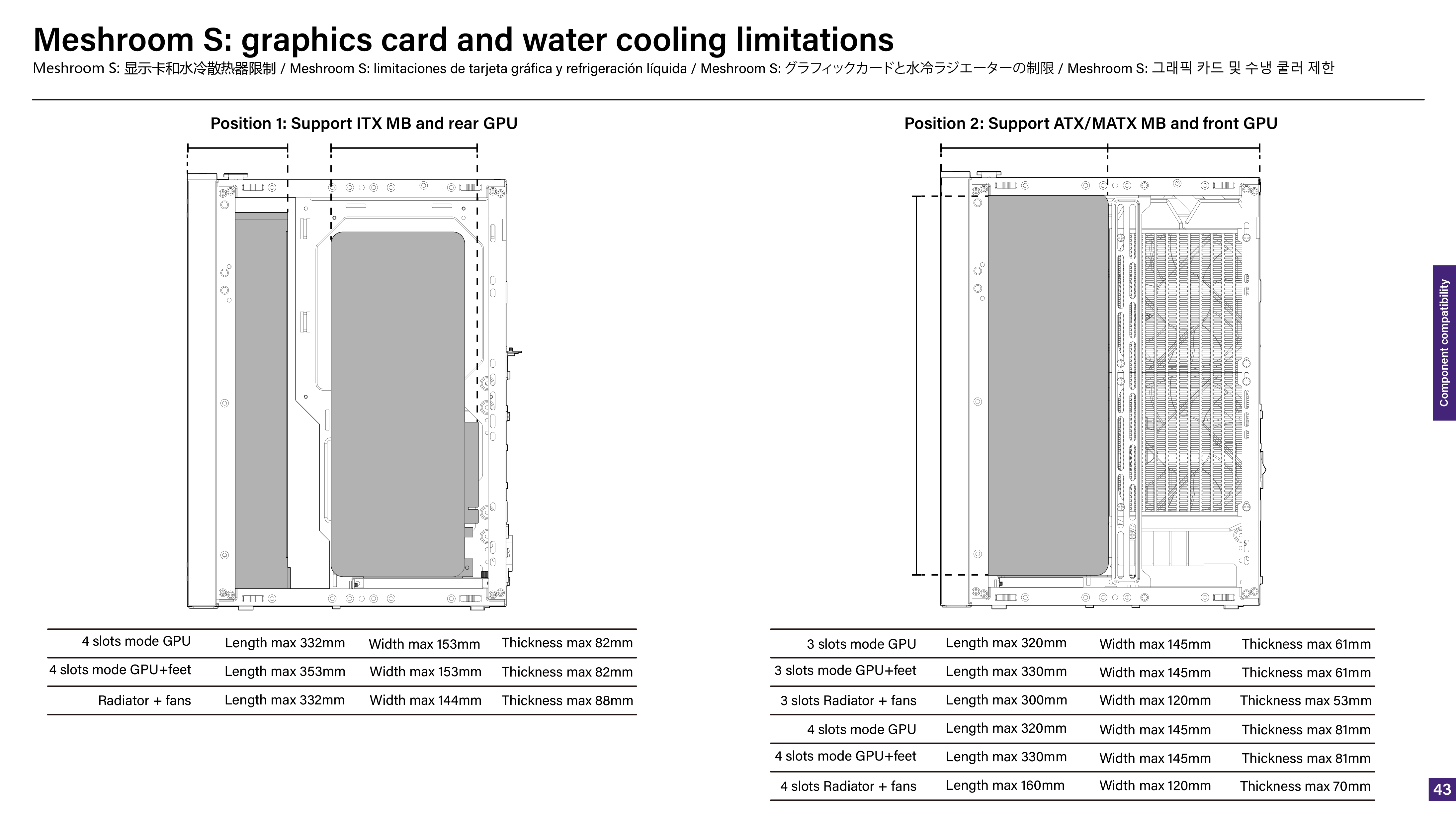

在使用 ATX 主板 + 前置显卡 的布局中，内部宽度和散热器安装空间有限。参考图表为增加拓展架后的限制。

如果您的显卡 宽度超过 145 mm 或 厚度超过 81 mm，建议改用 Position 1 配置（ITX 主板 + 后置显卡），以获得更好的空间兼容性。
