Meshroom D 风扇尺寸与安装说明（仅适用于ITX主板）

修改于星期四, 十一月 20 在 9:26 PM

适用场景：Meshroom D 搭配标准 ITX 主板的常规安装模式。如使用 mATX 主板 + 扩展支架（Expansion Bracket）模式，请参考说明书获取对应的兼容性与限高说明。

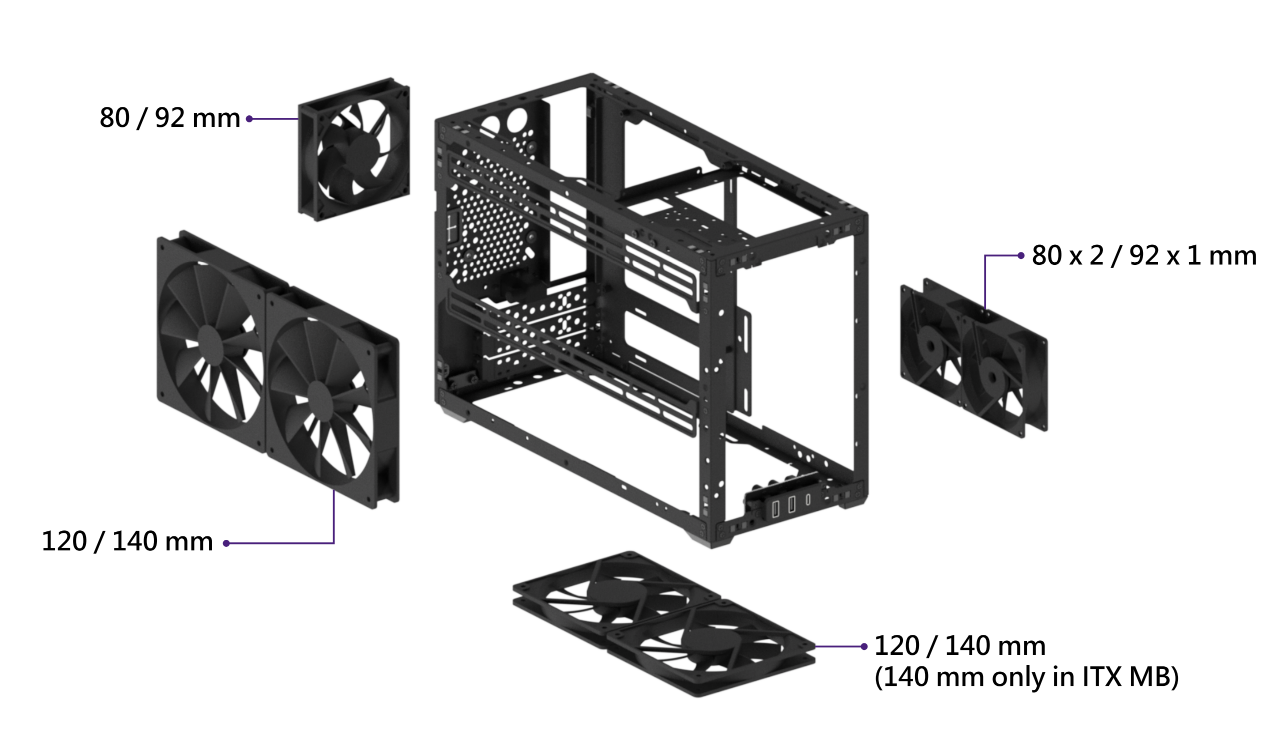

Position	Manual image	Reference product image	Note
CPU Cooler CPU 散热器			最大支持 142mm 高度的塔式散热器。安装高塔散热器时需注意是否会与 RAM 或后方风扇干涉。

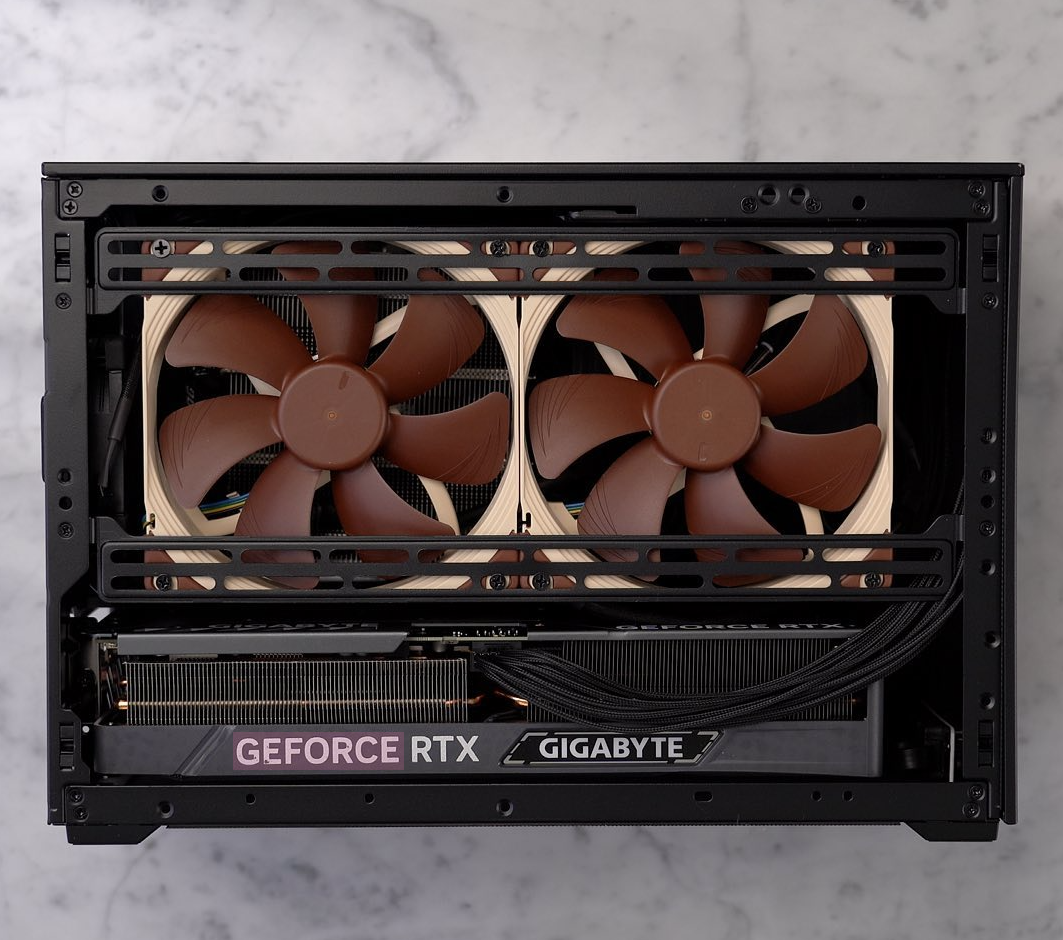

Bottom: 2 x 120/140mm fan			可用空间会因 GPU 厚度影响，请务必测量 GPU 实际厚度再安排风扇
Side/front: 2 x 120/140mm fan	N/A
Side/back: 80mm x 2 or 92 mm x 1	N/A		可用作 CPU 区域或主板供电区域的辅助排风。
Top: 1 x 120mm slim fan			需使用 Multi-function Bracket。注意与电源线或散热器顶端的干涉。
Top: 2 x 92mm fan			需使用 Multi-function Bracket。注意与电源线或散热器顶端的干涉。
Rear: 1 x 80/92mm fan
Front: 1 x 120/140 fan	N/A		若已安装 280 AIO 或使用较长 GPU，推荐使用薄风扇避免干涉。
