Meshroom S V2 搭配 ATX 主板使用说明（前置显卡 + 240 水冷）

Meshroom S V2 虽为紧凑型机箱，但通过合理布局，可支持标准 ATX 主板，搭配前置安装显卡与 240mm 一体式水冷。本布局适合高性能装机方案，需注意尺寸与配件选择。

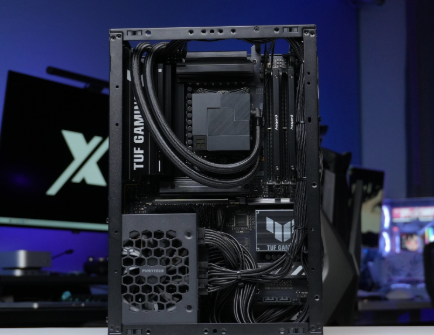

主板支持

• 支持标准 ATX 尺寸主板（约 305×244mm）。
• 请选购 无排线版本（No Riser Cable） 的 Meshroom S V2机箱。

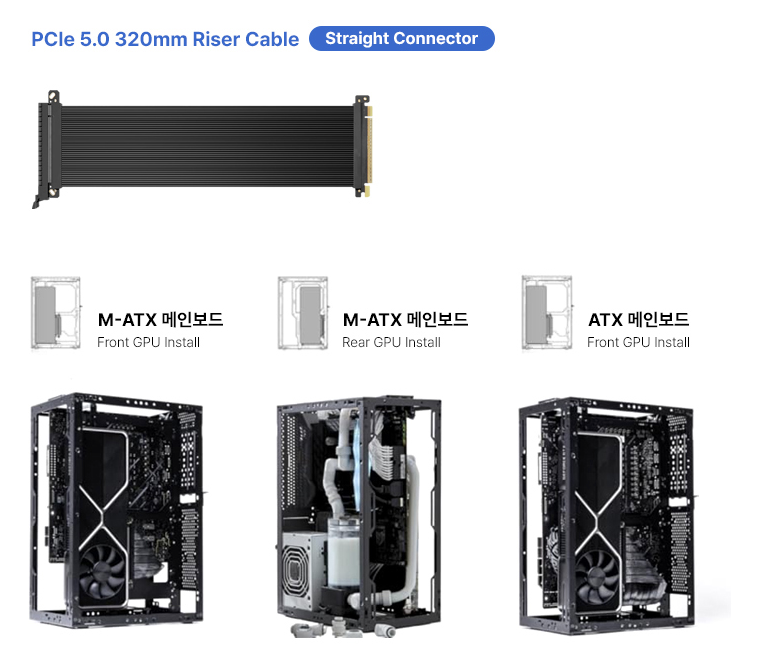

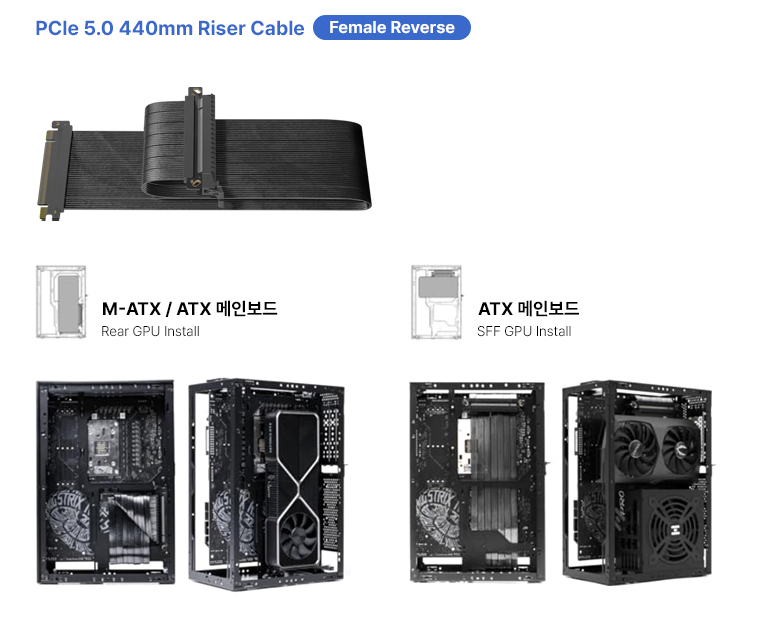

• 若安装前置显卡，需使用 320mm 或 440mm PCIe 延长线（使用长排线，需要合理规划理线）。

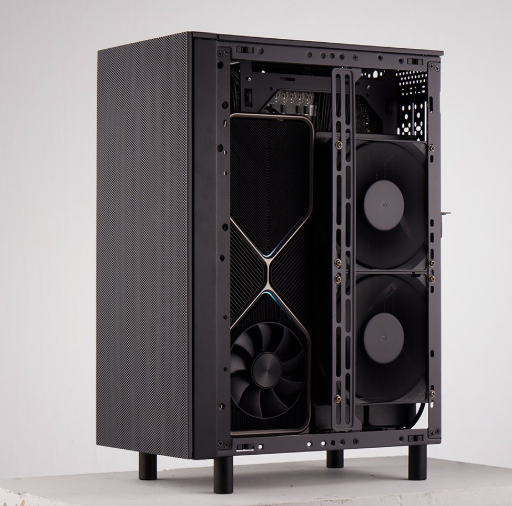

显卡安装说明

• 推荐显卡尺寸约为 307 × 125 × 57 mm。
• 若显卡宽度超过 125mm，需搭配 延伸架（Expansion Bracket） 才能正确安装，可延长到支持145mm宽。
• 显卡长度若超过 307mm，建议搭配 铝制脚垫 增高机箱底部空间。
• 请注意：在此布局下，部分显卡的一个 DisplayPort 接口可能会被下方结构轻微遮挡。

更多长显卡不同位置安装说明，参考Meshroom S V2 说明书Page 59-65页：

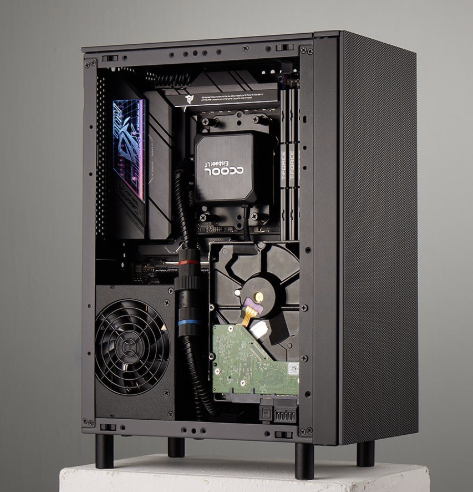

水冷安装限制

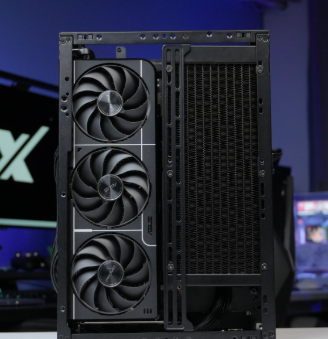

• 此布局仅支持 240mm 一体式水冷排 安装在侧面或后部。
• 水冷排 + 风扇的总厚度建议不超过 53mm，以确保不会干涉主板或电源位置。
• 建议选择 厚度适中、冷头尺寸紧凑 的产品，以提升兼容性与装机灵活度。水冷管可以从 上方 或 下方 进行布线安装，具体取决于您冷排的方向和冷头位置。 请在安装前 提前规划水冷管走向，确保有足够的空间和水管长度避免过度拉伸或与 GPU、主板等组件冲突。

电源支持

• Meshroom S V2 仅支持 SFX / SFX-L 电源。
• 不支持 ATX 电源，请务必选用小型规格电源以确保空间兼容。

欢迎参考机箱和配件说明书：

• Meshroom S V2 User Guide
• Expansion Bracket User Guide

顶部安装风扇

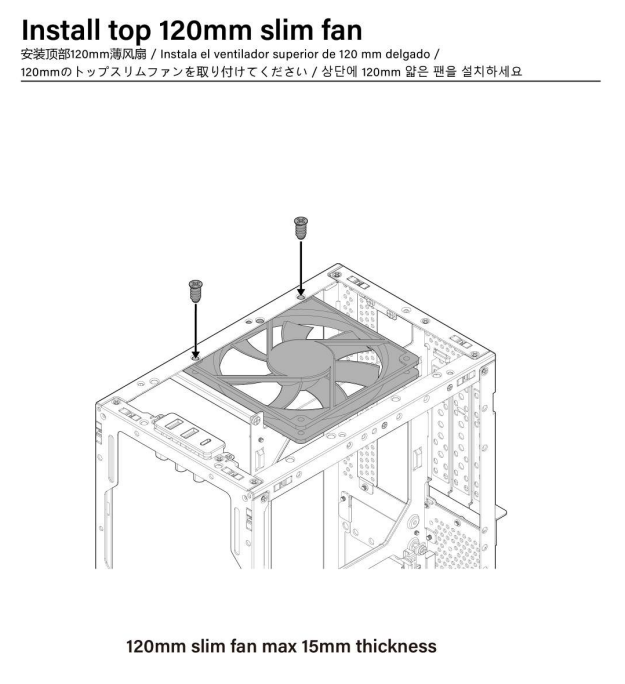

若使用 330mm以内的短显卡，则ITX机箱顶部会腾出一定空间。在此情况下，顶部可加装 一枚120mm薄型(15mm厚）风扇

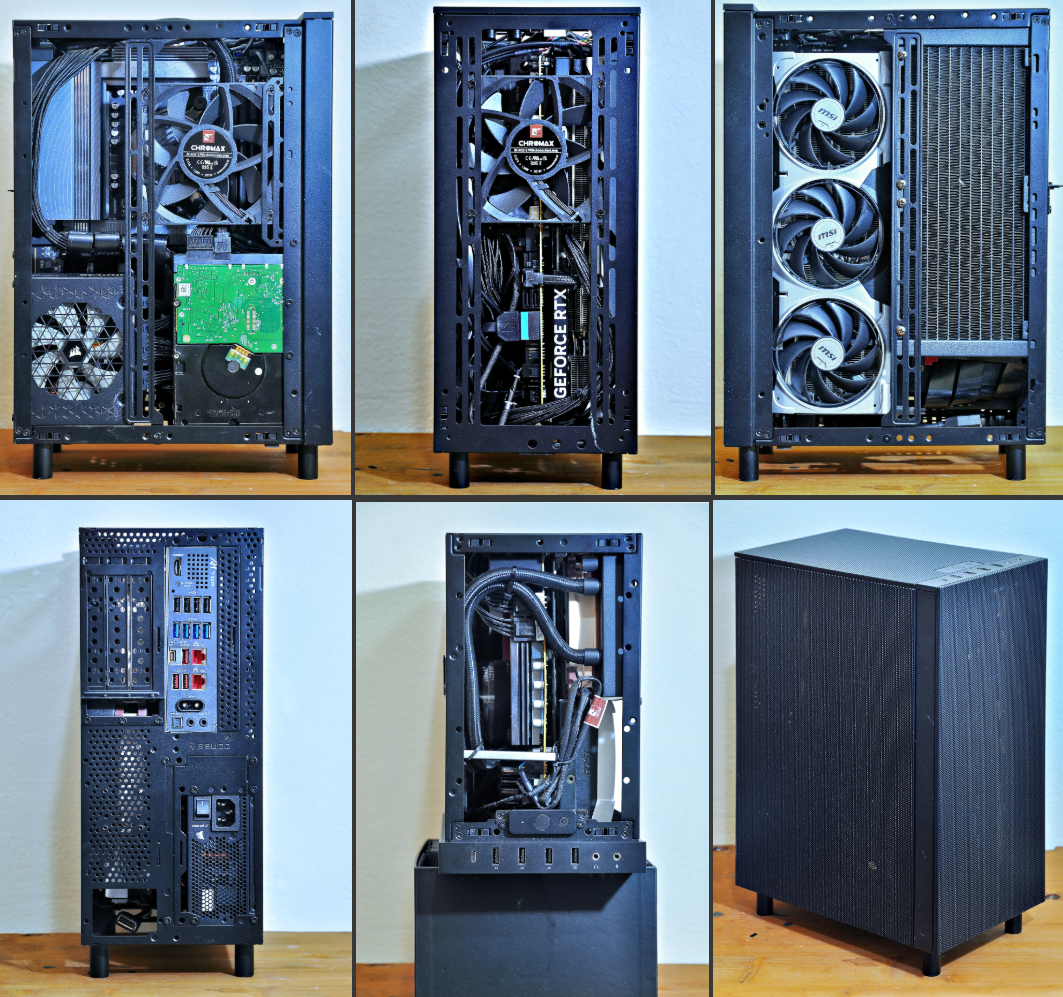

更多Meshroom S V2 + Expansion Bracket 延伸架实物 (Here is the Original link)
